Roth ECO building services package
Das Roth Komplettpaket Haustechnik ECO bietet eine vollautomatische und normgerechte Loesung zur Regenwassernutzung im Haus – zum Beispiel fuer WC-Spülung oder Waschmaschine. Das System umfasst alle erforderlichen Bauteile vom Speicher bis zur Steuerung und kann direkt installiert werden.

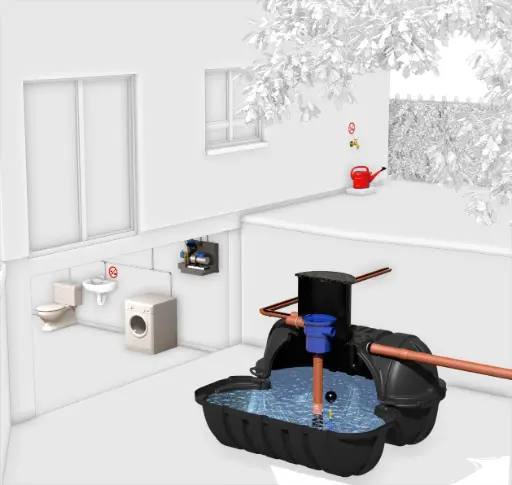

Das gesammelte Regenwasser wird über das Fallrohr dem Roth Twinbloc Flachspeicher zugeleitet. Im integrierten ECO-Filter erfolgt die Vorreinigung. Der Zulauf ist beruhigt, um Sedimente im Behaelter nicht aufzuwirbeln. Ueber die schwimmende Entnahme wird nur das sauberste Wasser von knapp unter der Oberflaeche angesaugt. Das Pumpmodul Standard steuert die Versorgung der Verbraucher und schaltet bei Wassermangel automatisch auf Trinkwasser um.
Komponenten im Überblick
Roth Twinbloc flat storage tank
Ultra-flat design for shallow installation depth
Made of PE-HD, 100% seamless manufacturing
Domschacht DN 600 with walk-on, height-adjustable cover
Overflow trap with small animal barrier as standard
Extendable using KG pipe DN 100
Roth Pump Module Standard
Multi-stage centrifugal pump with integrated pressure switch
Control system for rainwater supply in the house
Automatic switchover to drinking water replenishment in case of dry conditions
Max. flow rate: 3.6 m³/h
Maximum operating pressure: 3.8 bar
Roth Floating Withdrawal
Suction hose with float ball, suction filter, and check valve
Water extraction directly below the surface
Connection: 1-inch PE water pipe
Roth flow control
Prevents sediment from being stirred up
Protects the pump and consumption points from contamination
Roth ECO filter (upgrade package)
Installation in the dome shaft
Mesh size 1 mm
Suitable for roof areas up to approx. 150 m²
Including flow stabilizer DN 100
Wartung über Domschacht zugaenglich
Technical data for Twinbloc flat storage tanks
| Model | Volume | Dimensions L x W x H (mm) | Maximum installation depth (mm) | Weight (kg) |
|---|---|---|---|---|
| 1,500 L | 1,500 L | 2350 x 1395 x 695 | 1330 | 80 |
| 3500 L | 3500 L | 2350 x 2300 x 975 | 1675 | 140 |
| 5000 L | 5000 L | 2460 x 2350 x 975 | 2050 | 190 |
| 7000 L | 2x 3500 | 2x 2350 x 2300 x 975 | 1675 | 2x 140 |
| 10,000 L | 2 x 5000 | 2x 2460 x 2350 x 1350 | 2050 | 2x 190 |
Advantages
Complete system for supplying homes with rainwater
Automatic switchover to drinking water when required
ECO filter and inlet calming device for clean operating water
Flat storage tanks in 5 sizes – expandable up to 10,000 liters
Installation without special tools, easy to maintain
All components are long-proven and Roth-compatible.
Drinking water safety in accordance with standards thanks to free outflow (pump module)
