Schlauchtülle 90° Überwurfmutter Messing
Die Messing-Schlauchtülle mit 90°-Bogen und Überwurfmutter ist für den Einsatz in Trinkwasser- und Flüssigkeitsleitungen geeignet. Sie bietet eine langlebige Verbindung, die durch das Flachdichtsystem zuverlässig und einfach montierbar ist.
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Anschluss | Überwurfmutter Innengewinde inkl. Flachdichtung x Schlauchtülle 90° |
| Material | Messing CW61N (für Trinkwasserleitungen verwendbar) |
| Dichtung | EPDM Flachdichtung |
| Farbe | Messing |
| Gewinde | BSP Rohrgewinde ISO 228-1, nicht selbstdichtend, flachdichtend |
| Nennweite Tülle | DN 10 im Bogenbereich |
| Temperaturbereich | -20 °C bis 150 °C |
| Arbeitsdruck (PN) | 10 bar bei 20 °C |
Varianten mit Maßen

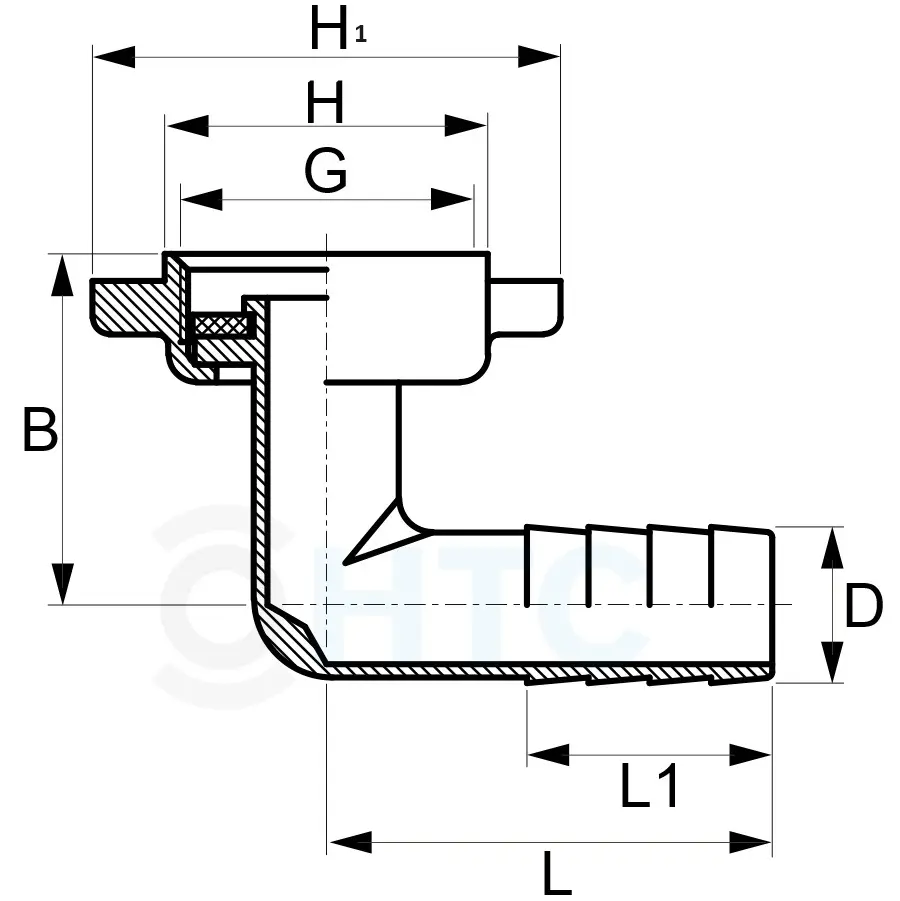

| Anschluss (Überwurfmutter x Tülle) | B (mm) | D (mm) | G (mm) | H (mm) | H1 (mm) | L (mm) | L1 (mm) |
|---|---|---|---|---|---|---|---|
| 3/4" x 13 mm | 31 | 13 | (14/13) | 26,44 | 29 | 42 | 40 |
| 1" x 19 mm | 35 | 19 | (20/18,5) | 33,25 | 35 | 50,5 | 48 |
| 1" x 25 mm | 48 | 25 | (25,5/24,5) | 33,25 | 35 | 51 | 52 |
Vorteile
Sichere Abdichtung durch innenliegende EPDM-Flachdichtung
90°-Bauform für platzsparende Schlauchführung
Für Trinkwasserleitungen geeignet (Messing CW61N)
Langlebig und druckbeständig bis 10 bar
Korrosionsfest und wartungsarm
Angaben zur Produktsicherheit
Hersteller:
Valbrass S.r.l.
https://www.valbrass.com/en/
Via Matteotti 311
25063 Gardone V.T
+30 030 8911833
info@valbrass.com
