Winkel 90° Innengewinde x Außengewinde Edelstahl
Der 90° Winkel mit Innen- und Außengewinde besteht aus Edelstahl AISI 316 V4A. Er erfüllt die Anforderungen nach ISO 4144 und eignet sich für Trinkwasserinstallationen sowie für den Einsatz in Chemie, Lebensmittel- oder Industrieanlagen.
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Anschluss | Innen- x Außengewinde |
| Ausführung | 90° Winkel |
| Gewinde | BSP Rohrgewinde R (konisch) DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend |
| Abdichtung | Mit Hanf, Dichtpaste o. ä. |
| Temperatur | -20 °C bis 200 °C |
| Arbeitsdruck (PN) | max. 20 bar |
| Material | Edelstahl AISI 316 V4A (1.4408) |
| DIN/Norm | ISO 4144, ISO 7/1 |
| Farbe | Grau Edelstahl |
Varianten

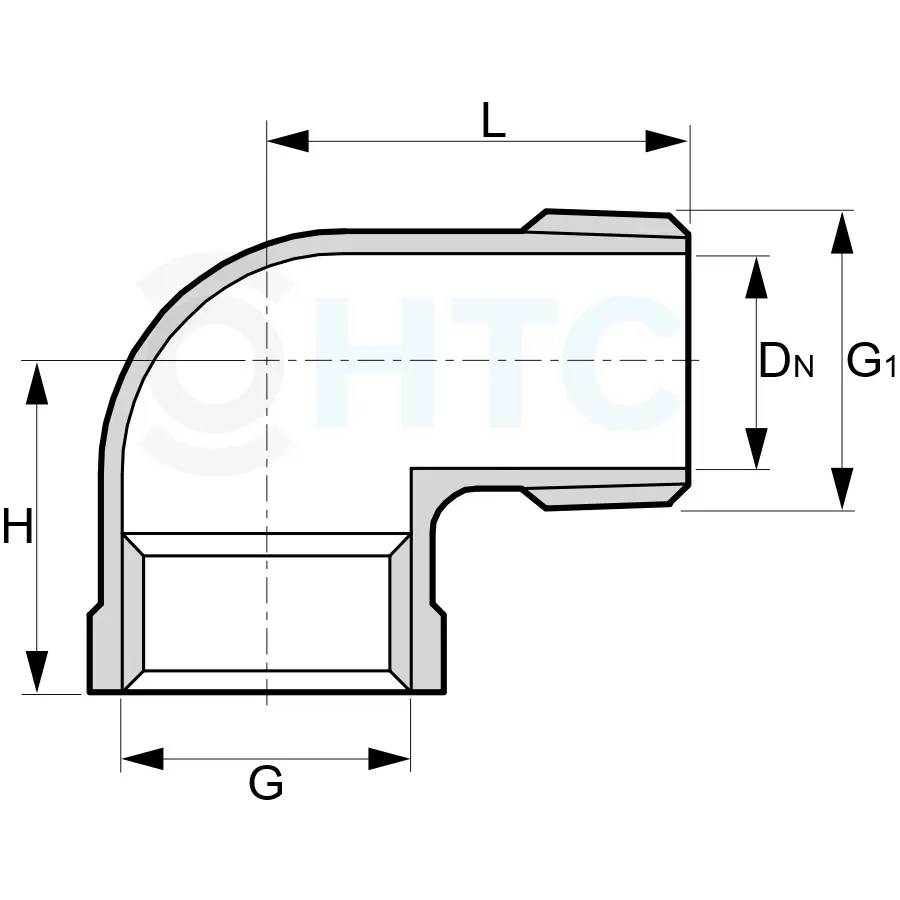

| Variante | DN [mm] | Innengewinde (Rp) | Außengewinde (R) | H [mm] | L [mm] |
|---|---|---|---|---|---|
| 1/8" | 5 | Rp 1/8" (9,73 mm) | R 1/8" (9,73 mm) | 17 | 22 |
| 1/4" | 8 | Rp 1/4" (13,16 mm) | R 1/4" (13,16 mm) | 19 | 27 |
| 3/8" | 10 | Rp 3/8" (16,66 mm) | R 3/8" (16,66 mm) | 23 | 32 |
| 1/2" | 14,5 | Rp 1/2" (20,96 mm) | R 1/2" (20,96 mm) | 23 | 30 |
| 3/4" | 20 | Rp 3/4" (26,44 mm) | R 3/4" (26,44 mm) | 30 | 39 |
| 1" | 26 | Rp 1" (33,25 mm) | R 1" (33,25 mm) | 33 | 41 |
| 1 1/4" | 35 | Rp 1 1/4" (41,91 mm) | R 1 1/4" (41,91 mm) | 42 | 55 |
| 1 1/2" | 40 | Rp 1 1/2" (47,81 mm) | R 1 1/2" (47,81 mm) | 46 | 55 |
| 2" | 53 | Rp 2" (59,61 mm) | R 2" (59,61 mm) | 53 | 65 |
Vorteile
Gefertigt aus Edelstahl V4A für maximale Korrosionsbeständigkeit
Geeignet für Trinkwasser, Chemie, Lebensmittelindustrie und aggressive Medien
Hohe Temperatur- und Druckbeständigkeit bis 200 °C / 20 bar
Standardisierte Gewinde nach ISO 7/1 und ISO 4144
Robuste und langlebige Konstruktion
Hinweis
Für die Montage wird die Abdichtung mit Hanf, Dichtpaste oder PTFE empfohlen.
