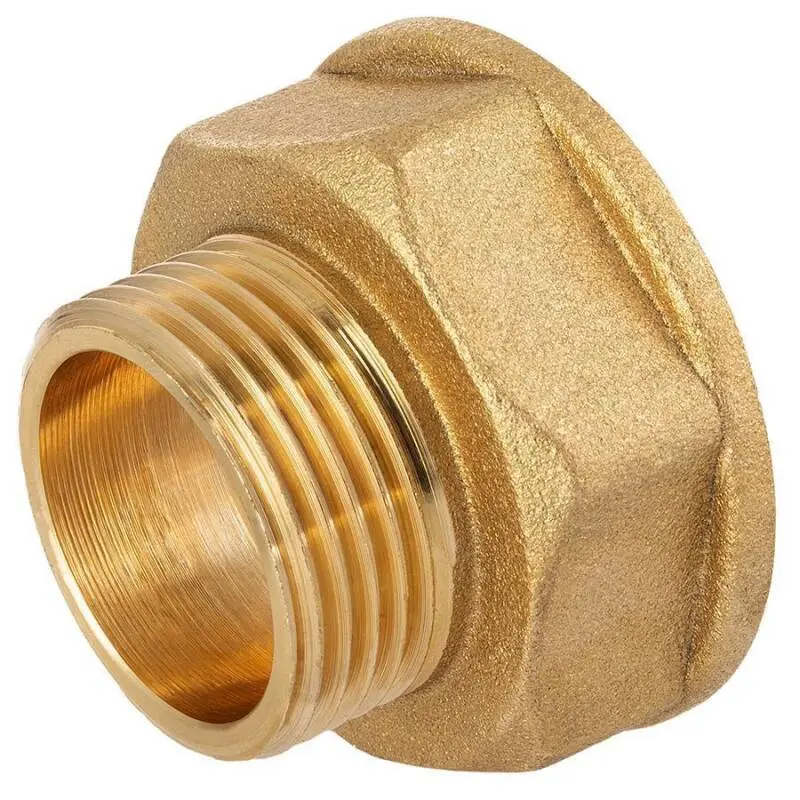

Muffennippel Innengewinde Außengewinde reduziert Messing
Dieser Reduzier-Muffennippel aus Messing UNE EN 12165 ermöglicht die Verbindung von Rohrleitungen und Armaturen mit unterschiedlichen Gewindegrößen. Das Gewinde entspricht der Norm BSP ISO 228-1 und ist nicht selbstdichtend. Die Abdichtung erfolgt mit Teflonband, Hanf oder einer geeigneten Dichtpaste.
Dank des Temperaturbereichs von -20 °C bis 150 °C und eines maximalen Arbeitsdrucks von 16 bar (bei Medium Wasser) eignet sich das Bauteil für vielfältige Anwendungen in Sanitärtechnik, Heizungsanlagen, Trinkwasserversorgung sowie im Maschinen- und Anlagenbau.
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Anschluss | Innengewinde x Außengewinde (reduziert) |
| Gewinde | BSP Rohrgewinde ISO 228-1, nicht selbstdichtend |
| Temperaturbereich | -20 °C bis 150 °C |
| Arbeitsdruck (PN) | max. 16 bar (bei Medium Wasser) |
| Material | Messingkörper UNE EN 12165 |
Varianten

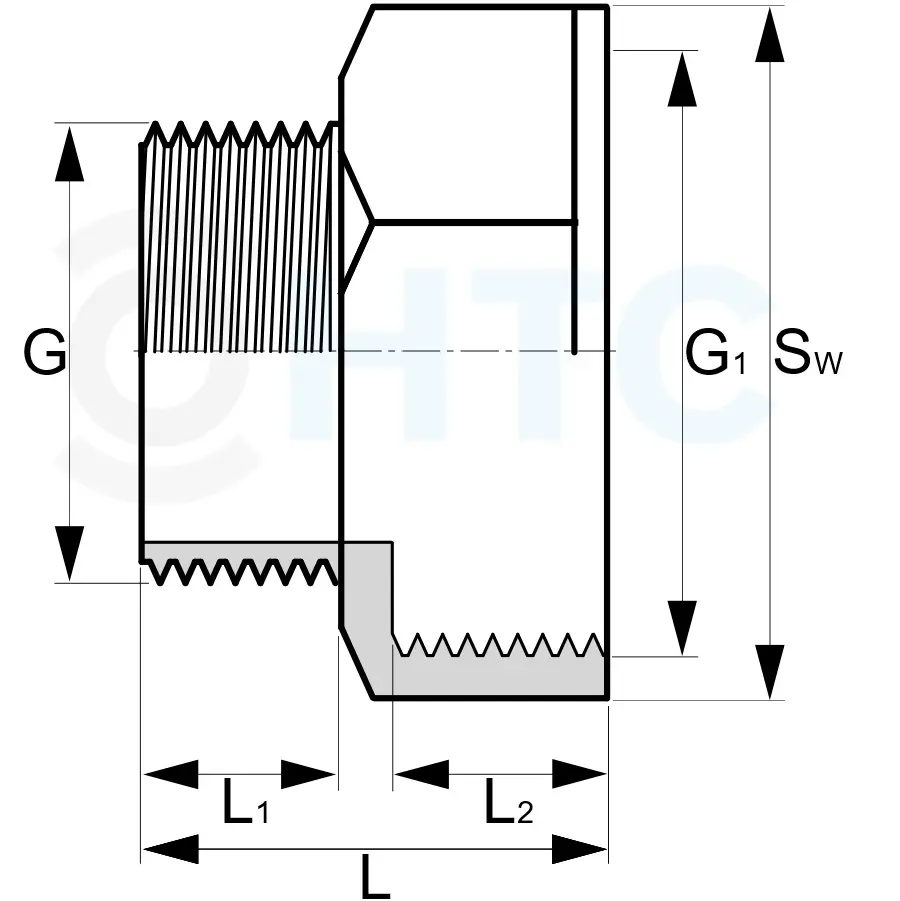

| Variante | G (AG) | G1 (IG) | L (mm) | L1 (mm) | L2 (mm) | SW (mm) |
|---|---|---|---|---|---|---|
| 1/4" x 3/8" | 1/4" (13,16mm) | 3/8" (16,66mm) | 21 | 8 | 10 | 19 |
| 3/8" x 1/4" | 3/8" (16,66mm) | 1/4" (13,16mm) | 19 | 8 | 7,5 | 17 |
| 3/8" x 1/2" | 3/8" (16,66mm) | 1/2" (20,96mm) | 21,5 | 7 | 9 | 26 |
| 1/2" x 3/8" | 1/2" (20,96mm) | 3/8" (16,66mm) | 22 | 9,5 | 12 | 21 |
| 1/2" x 3/4" | 1/2" (20,96mm) | 3/4" (26,44mm) | 23,5 | 9,5 | 10 | 30 |
| 1/2" x 1" | 1/2" (20,96mm) | 1" (33,25mm) | 27 | 11 | 14 | 37 |
| 3/4" x 1/2" | 3/4" (26,44mm) | 1/2" (20,96mm) | 22,5 | 8 | 10 | 27 |
| 3/4" x 1 1/4" | 3/4" (26,44mm) | 1 1/4" (41,91mm) | 27 | 8,5 | 13 | 45 |
| 1" x 3/4" | 1" (33,25mm) | 3/4" (26,44mm) | 26,5 | 11,5 | 9,5 | 34 |
| 1" x 1 1/4" | 1" (33,25mm) | 1 1/4" (41,91mm) | 30 | 11,5 | 13,5 | 46 |
| 1" x 1 1/2" | 1" (33,25mm) | 1 1/2" (47,80mm) | 34,5 | 13,5 | 14 | 53 |
| 1" x 2" | 1" (33,25mm) | 2" (59,61mm) | 34,5 | 13 | 17 | 64 |
| 1 1/4" x 1 1/2" | 1 1/4" (41,91mm) | 1 1/2" (47,80mm) | 34,5 | 14 | 14 | 53 |
| 1 1/4" x 2" | 1 1/4" (41,91mm) | 2" (59,61mm) | 37 | 14 | 18 | 64 |
| 1 1/2" x 2" | 1 1/2" (47,80mm) | 2" (59,61mm) | 36,5 | 14 | 16 | 65 |
Vorteile
Reduzierte Ausführung für den Anschluss unterschiedlicher Gewindegrößen
Robuster Messingkörper für lange Lebensdauer
Druck- und temperaturbeständig für universellen Einsatz
Standardisierte BSP-Gewinde nach ISO 228-1
Geeignet für Sanitär-, Heizungs- und Trinkwassersysteme
Hinweis
Nicht selbstdichtendes Gewinde – Abdichtung mit Teflonband, Hanf oder Dichtpaste erforderlich.
