Reduzierstück konzentrisch, kurz – Anschweißende Edelstahl
Die nach DIN 11852 gefertigten, konzentrischen Kurz-Reduzierstücke verbinden zwei Nennweiten hygienisch und strömungsgünstig. Edelstahl 1.4301/304 mit polierter Oberfläche (Ra < 0,8 µm) gewährleistet Korrosionsbeständigkeit, leichte Reinigung und Eignung für Lebensmittel-, Getränke- und Pharmaprozesse.
Technische Daten

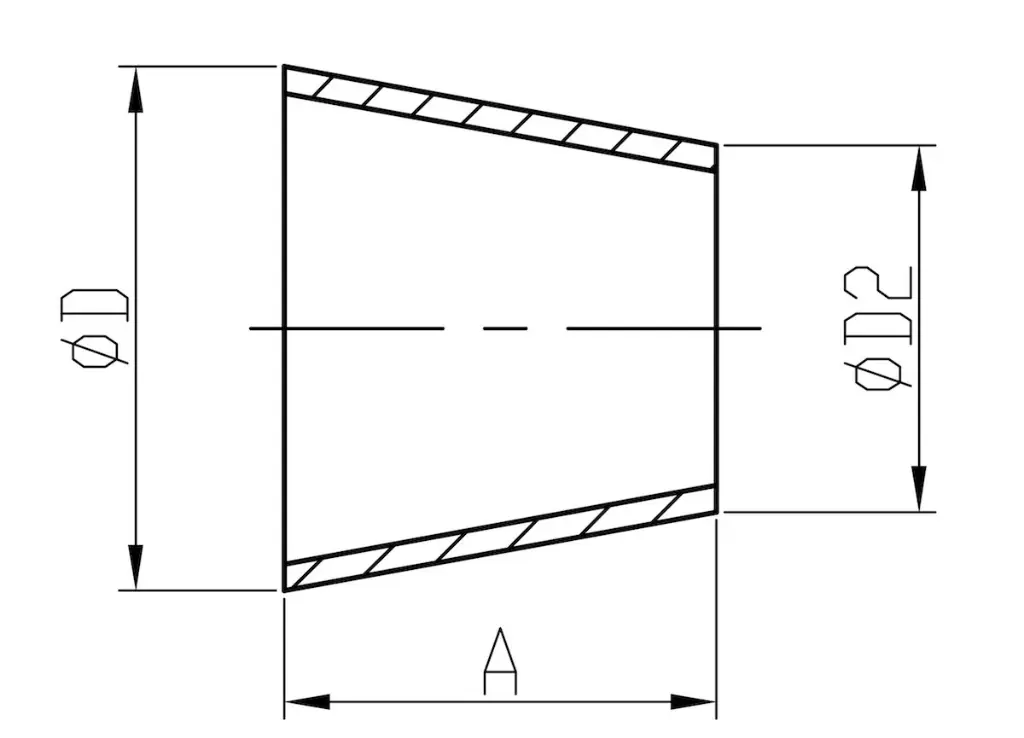

| DN (oben/unten) | Rohrmaß oben (D) | Rohrmaß unten (D2) | Baulänge A (mm) | Werkstoff | Norm / Form | Oberfläche |
|---|---|---|---|---|---|---|
| DN15 / DN10 | 18,0 × 1,5 | 12,0 × 1,5 | 7 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN20 / DN10 | 22,0 × 1,5 | 12,0 × 1,5 | 11 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN20 / DN15 | 22,0 × 1,5 | 18,0 × 1,5 | 7 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN25 / DN10 | 25,0 × 1,5 | 10,0 × 1,5 | 27 | 1.4301 / 305* | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN25 / DN15 | 28,0 × 1,5 | 18,0 × 1,5 | 11 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN25 / DN20 | 28,0 × 1,5 | 22,0 × 1,5 | 11 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN32 / DN20 | 34,0 × 1,5 | 22,0 × 1,5 | 22 | 1.4301 / 306* | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN32 / DN25 | 34,0 × 1,5 | 28,0 × 1,5 | 11 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN40 / DN15 | 40,0 × 1,5 | 15/18 × 1,5 | 40 | 1.4301 / 307* | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN40 / DN20 | 40,0 × 1,5 | 20/22 × 1,5 | 33 | 1.4301 / 308* | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN40 / DN25 | 40,0 × 1,5 | 28,0 × 1,5 | 22 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN40 / DN32 | 40,0 × 1,5 | 34,0 × 1,5 | 11 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN50 / DN20 | 52,0 × 1,5 | 20/22 × 1,5 | 55 | 1.4301 / 309* | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN50 / DN25 | 52,0 × 1,5 | 28,0 × 1,5 | 44 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN50 / DN32 | 52,0 × 1,5 | 34,0 × 1,5 | 33 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN50 / DN40 | 52,0 × 1,5 | 40,0 × 1,5 | 22 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN65 / DN25 | 70,0 × 2,0 | 28,0 × 1,5 | 73 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN65 / DN32 | 70,0 × 2,0 | 34,0 × 1,5 | 62 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN65 / DN40 | 70,0 × 2,0 | 40,0 × 1,5 | 51 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN65 / DN50 | 70,0 × 2,0 | 52,0 × 1,5 | 29 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN80 / DN40 | 85,0 × 2,0 | 40,0 × 1,5 | 78 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN80 / DN50 | 85,0 × 2,0 | 52,0 × 1,5 | 56 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN80 / DN65 | 85,0 × 2,0 | 70,0 × 2,0 | 27 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN100 / DN50 | 104,0 × 2,0 | 52,0 × 1,5 | 90 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN100 / DN65 | 104,0 × 2,0 | 70,0 × 2,0 | 61 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
| DN100 / DN80 | 104,0 × 2,0 | 85,0 × 2,0 | 34 | 1.4301 / 304 | DIN 11852 / RK | poliert 240 Grit, Ra < 0,8 µm |
