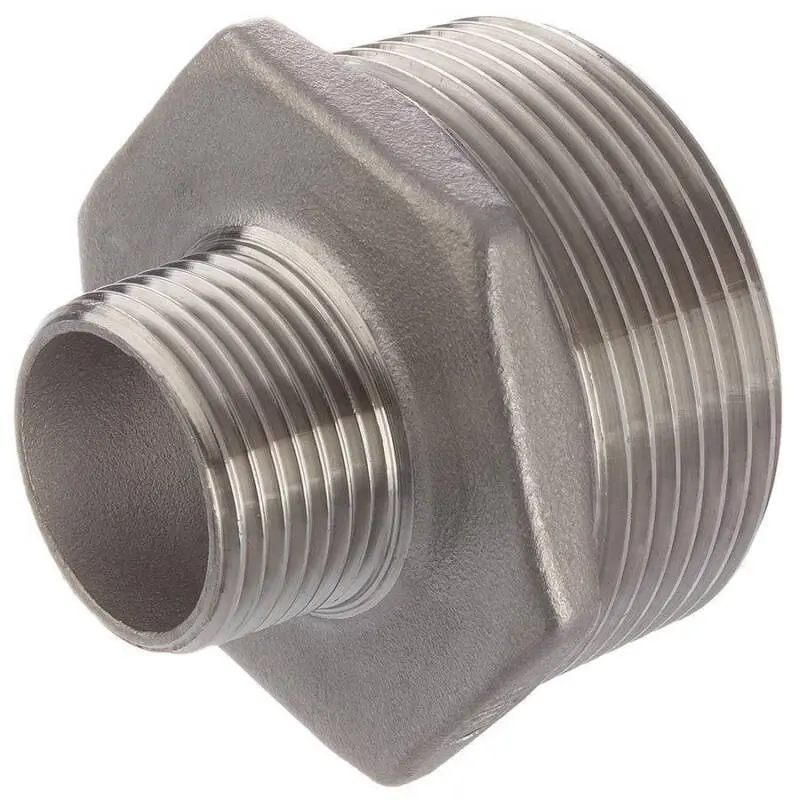

Reduziernippel Außengewinde Edelstahl
Dieser Reduziernippel aus Edelstahl V4A (Werkstoff 1.4401 / AISI 316) wird eingesetzt, um Rohrverbindungen mit unterschiedlichen Außengewindegrößen sicher und dauerhaft zu verbinden. Die Fertigung erfolgt CNC-bearbeitet gemäß ISO 7/1, das Material ist beständig gegen Korrosion, chemische Medien und hohe Temperaturen.
Mit einem Temperaturbereich von –20 °C bis 200 °C und einem Nenndruck bis 20 bar eignet sich der Nippel für Sanitärtechnik, Lebensmittelindustrie, Chemie- und Anlagenbau sowie Anwendungen in korrosiver Umgebung.
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Anschluss | 2-fach Außengewinde |
| Gewinde | BSP-R (konisch), ISO 7/1 / DIN 2999, nicht selbstdichtend |
| Temperaturbereich | –20 °C bis 200 °C |
| Arbeitsdruck (PN) | max. 20 bar |
| Material | Edelstahl AISI 316 V4A (1.4401 / X5CrNiMo17-12-2) |
| DIN/Norm | ISO 4144, ISO 7/1 (DIN 2999 / BS 21) |
| Eigenschaften | Hohe Korrosionsbeständigkeit, geeignet für Trinkwasser, Lebensmittel, Chemie und Industrie |
Größenvarianten
| Variante | D (groß) | D1 (klein) | L (mm) | SW (mm) |
|---|---|---|---|---|
| 3/8" x 1/8" | R 3/8" (16,66 mm) | R 1/8" (9,73 mm) | 30 | 19 |
| 1/2" x 1/4" | R 1/2" (20,96 mm) | R 1/4" (13,16 mm) | 30 | 22 |
| 1/2" x 3/8" | R 1/2" (20,96 mm) | R 3/8" (16,66 mm) | 30,5 | 22 |
| 3/4" x 3/8" | R 3/4" (26,44 mm) | R 3/8" (16,66 mm) | 32 | 28 |
| 3/4" x 1/2" | R 3/4" (26,44 mm) | R 1/2" (20,96 mm) | 36 | 28 |
| 1" x 1/2" | R 1" (33,25 mm) | R 1/2" (20,96 mm) | 39 | 35 |
| 1" x 3/4" | R 1" (33,25 mm) | R 3/4" (26,44 mm) | 39,5 | 35 |
| 1 1/4" x 3/4" | R 1 1/4" (41,91) | R 3/4" (26,44 mm) | 42,5 | 44 |
| 1 1/4" x 1" | R 1 1/4" (41,91) | R 1" (33,25 mm) | 45 | 44 |
| 1 1/2" x 3/4" | R 1 1/2" (47,80) | R 3/4" (26,44 mm) | 41 | 48 |
Vorteile
Edelstahl V4A (AISI 316) für höchste Korrosionsbeständigkeit
Druck- und temperaturbeständig (20 bar, –20 bis 200 °C)
Konische BSP-R-Gewinde nach ISO 7/1 für sichere Verbindungen
Beständig gegen chemische Medien, Meerwasser und aggressive Umgebungen
Einsatz in Trinkwasser, Lebensmittel, Chemie, Industrie und Anlagenbau
Hinweis
Das konische R-Gewinde ist nicht selbstdichtend. Abdichtung erfolgt mit Hanf, PTFE-Band oder geeigneter Dichtpaste.
