Fittings und Verschraubungen
TriClamp-Fittings und Milchrohrverschraubungen nach DIN 11851 aus Edelstahl sind laut ihren Kategorieseiten hygienische Fittings für Lebensmittel, Pharma und weitere Branchen. Milchrohrverschraubungen gibt es auch aus Polypropylen. Dazu kommen unter anderem Gewindefittings aus Edelstahl, Polypropylen und Messing, Teile aus Aluminium sowie Edelstahlteile mit PFA-Beschichtung, etwa für Chemikalien.
Welcher Bereich passt zu Ihrer Leitung?
Die Auswahl beginnt beim Anschluss, der an der Leitung schon sitzt. Danach entscheidet das Medium über Werkstoff und Dichtung.
| Anschluss an der Leitung | Bereich | Gemessen wird |
|---|---|---|
| Teller mit Klammer | TriClamp-Fittings aus Edelstahl | Durchmesser des Tellers in mm |
| Milchrohrgewinde nach DIN 11851 | Milchrohrverschraubungen aus Edelstahl oder Kunststoff | RD-Maß des Gewindes, bei DN 50 zum Beispiel 78 x 1/6 Zoll |

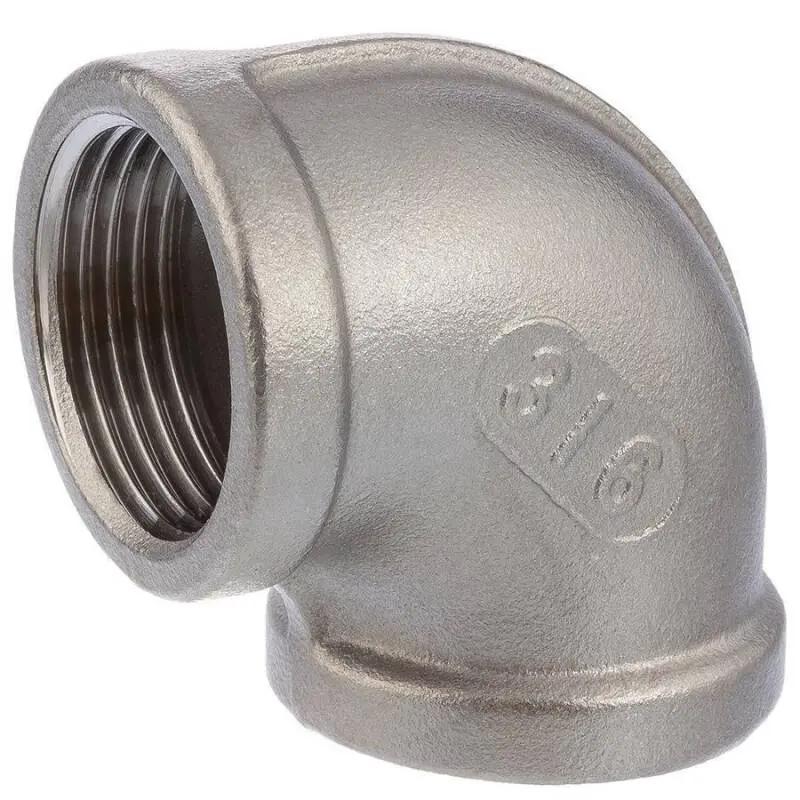

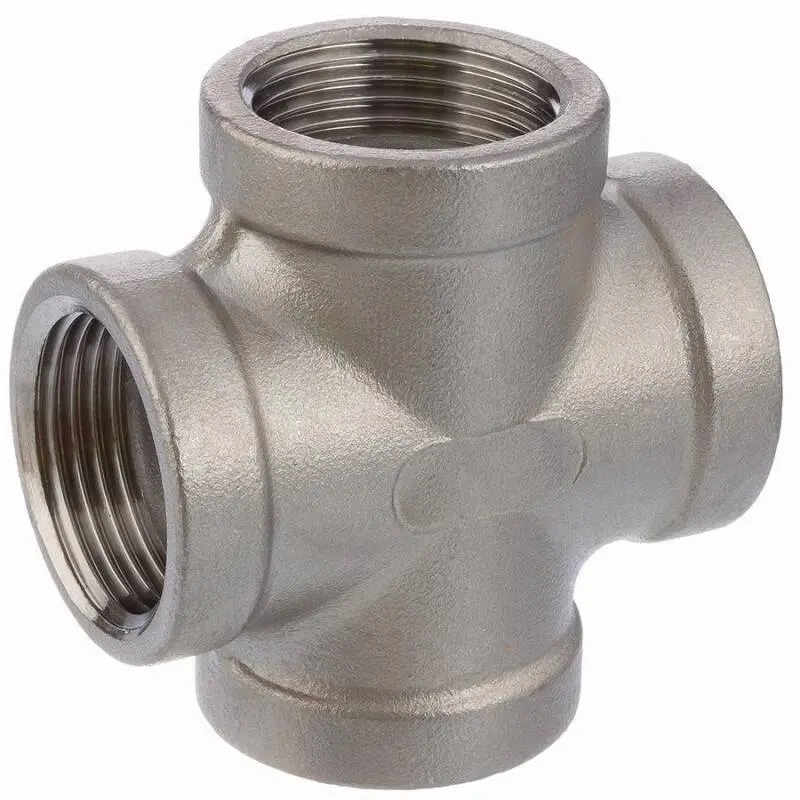

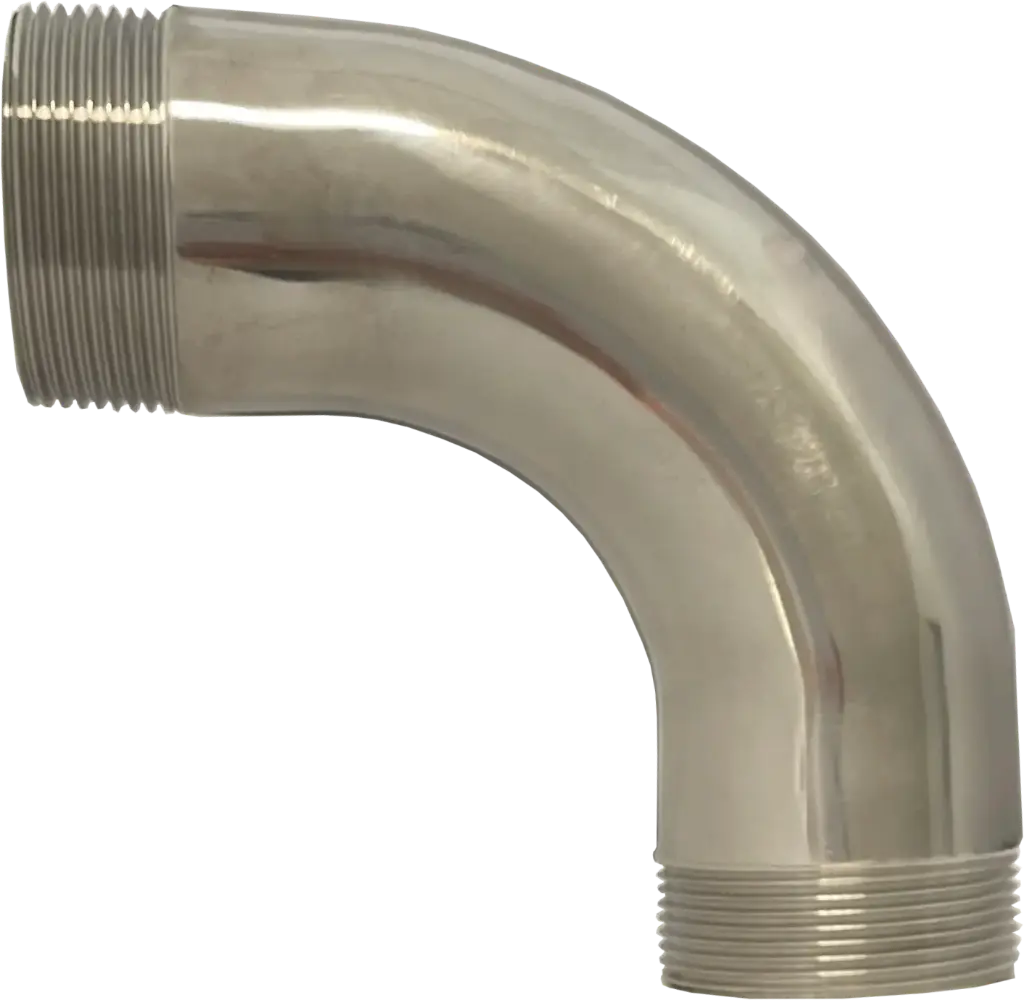

| Rohrgewinde in Zoll | Gewindefittings, etwa aus Edelstahl, Kunststoff oder Messing | Zollgröße des Gewindes |
| Fass mit 2-Zoll-Öffnung | Drehverschraubungen im Bereich Aluminium oder bei den Gewindefittings aus Edelstahl, weitere Fassteile etwa bei den Gewindefittings aus Kunststoff | Gewinde der Fassöffnung |

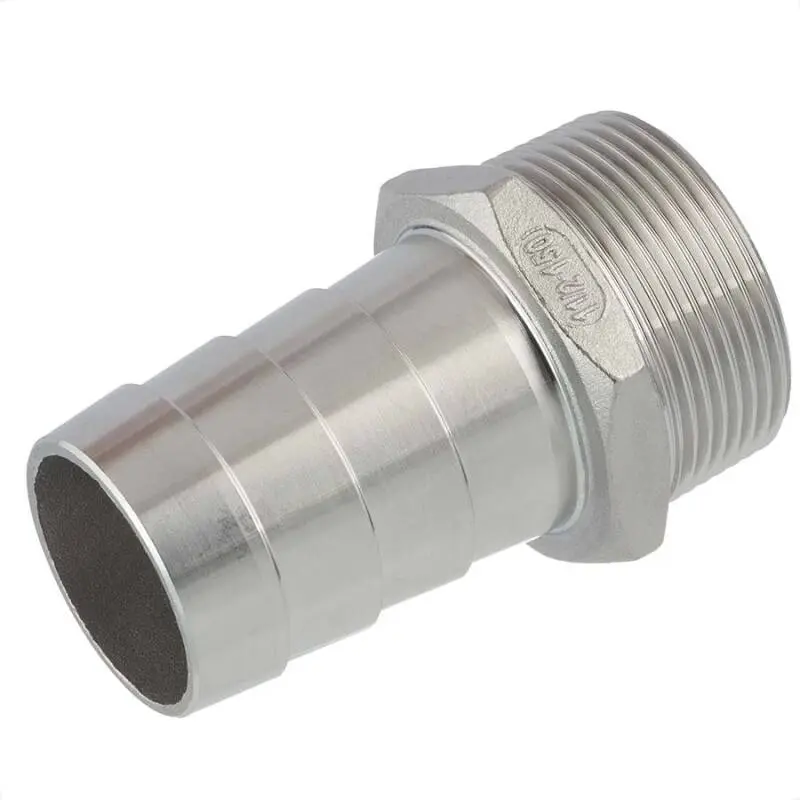

Für aggressive Medien wie Säuren, Laugen und Lösungsmittel gibt es Teile mit PFA-Beschichtung. Die TriClamp- und Milchrohrteile mit PFA stehen in deren Bereichen, Schlauchtüllen mit Außengewinde und Schlauchstutzen für Flansche mit PFA im Bereich PFA-beschichtet. Bestellen Sie bei TriClamp Klammer und Dichtung mit, bei Milchrohr Überwurfmutter und Dichtung, sofern sie nicht zum Artikel gehören.
Welche Fittings eignen sich für Lebensmittel?

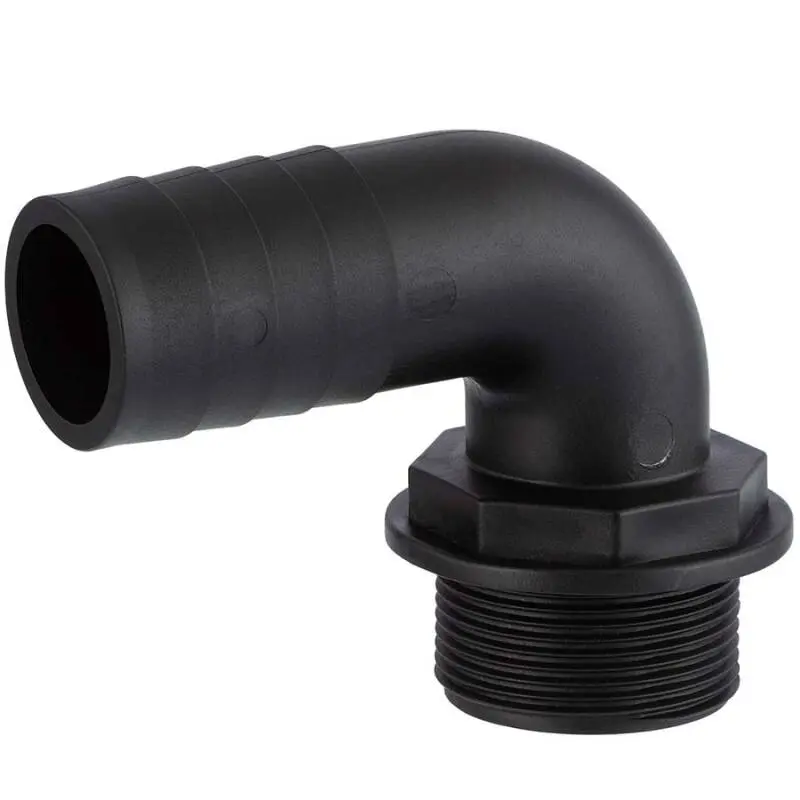

Für TriClamp-Fittings aus Edelstahl nennt die Kategorieseite unter anderem die Lebensmittelverarbeitung und die Pharmaproduktion als Einsatz, für Milchrohrverschraubungen aus Edelstahl die Lebensmittel-, Getränke- und Pharmaindustrie. Die Kategorieseite der Milchrohrverschraubungen aus Polypropylen nennt unter anderem die Wassertechnik, die Lebensmittelindustrie und den Anlagenbau. Aus Polypropylen ist außerdem die Schlauchtülle auf Außengewinde mit O-Ring-Dichtung laut Artikelseite lebensmittelecht, eine Konformitätsbescheinigung gibt es auf Wunsch.
Bei Lebensmittelfittings zählt neben dem Werkstoff die Dichtung, denn sie liegt im Medium. Die Milchrohr-Dichtung aus EPDM ist laut Artikelseite nicht für mineralische Fette, Öle und Wachse sowie Treibstoffe geeignet. Die Milchrohr-Dichtung aus FKM (Viton) nennt dagegen Beständigkeit gegen Fette, Öle, Lösungsmittel und viele Chemikalien. Ihr Temperaturbereich reicht laut Artikelseite von -20 °C bis +200 °C. Für TriClamp weist die Artikelseite der Clamp-Dichtung aus EPDM sie als lebensmittelkonform aus.
Fittings und Armaturen für die Lebensmittelindustrie
Für hygienische Fittings in einer Leitung führt dieselbe Rubrik auch Armaturen zum Absperren und Kontrollieren, darunter die folgenden drei. Das Scheibenventil mit Milchrohr-Außengewinde ist laut Artikelseite für Anwendungen in der Lebensmittel-, Getränke- und Pharmaindustrie geeignet. Das Scheibenventil mit TriClamp-Anschluss hat eine polierte Oberfläche unter 0,8 µm. Das Milchrohr-Schauglas aus Edelstahl und Borosilikatglas macht den Produktstrom sichtbar.
Welcher Werkstoff für welches Medium?

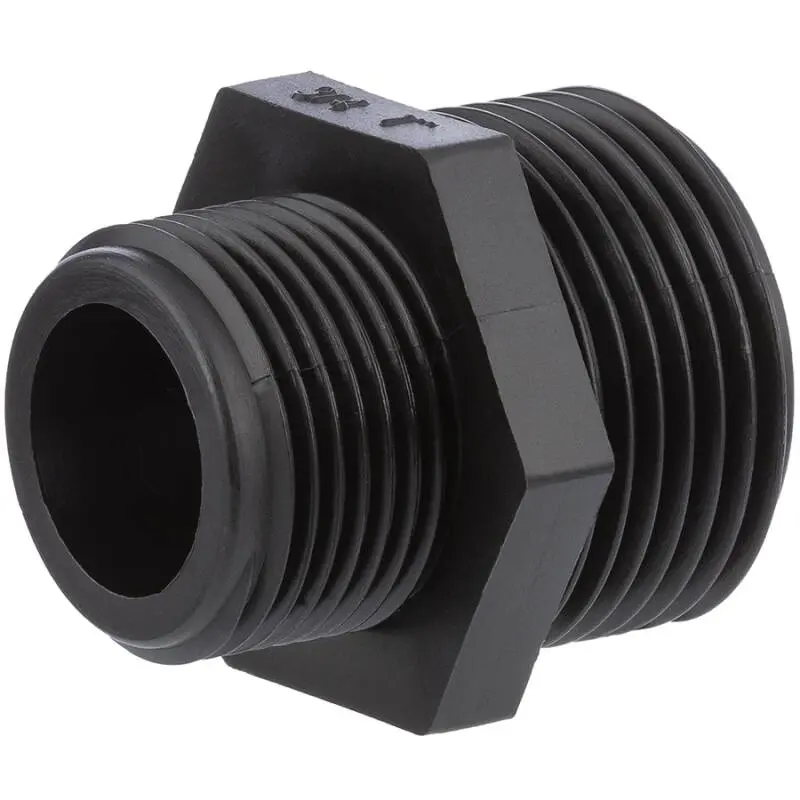

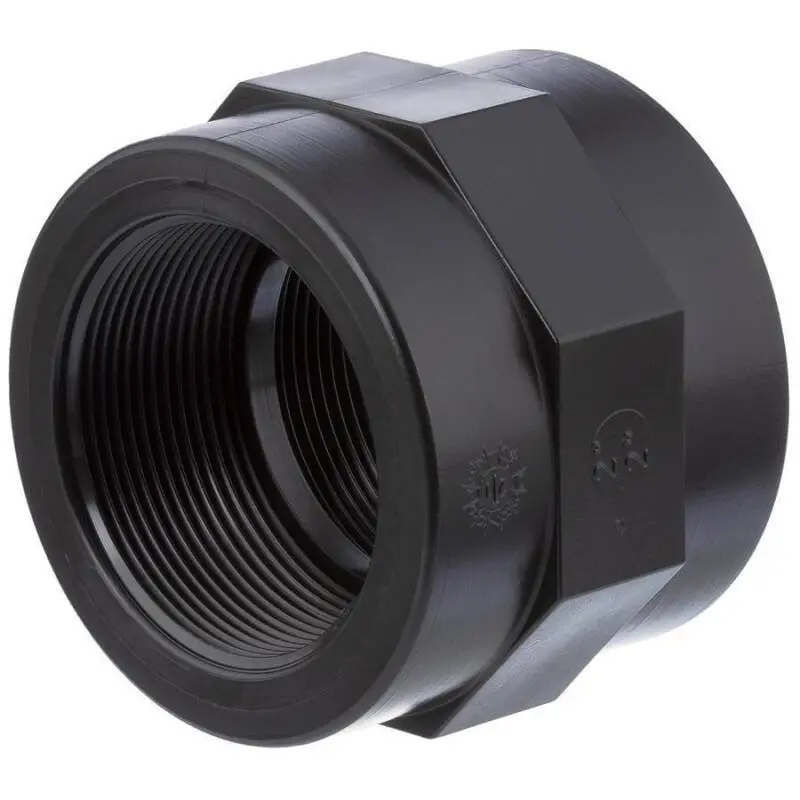

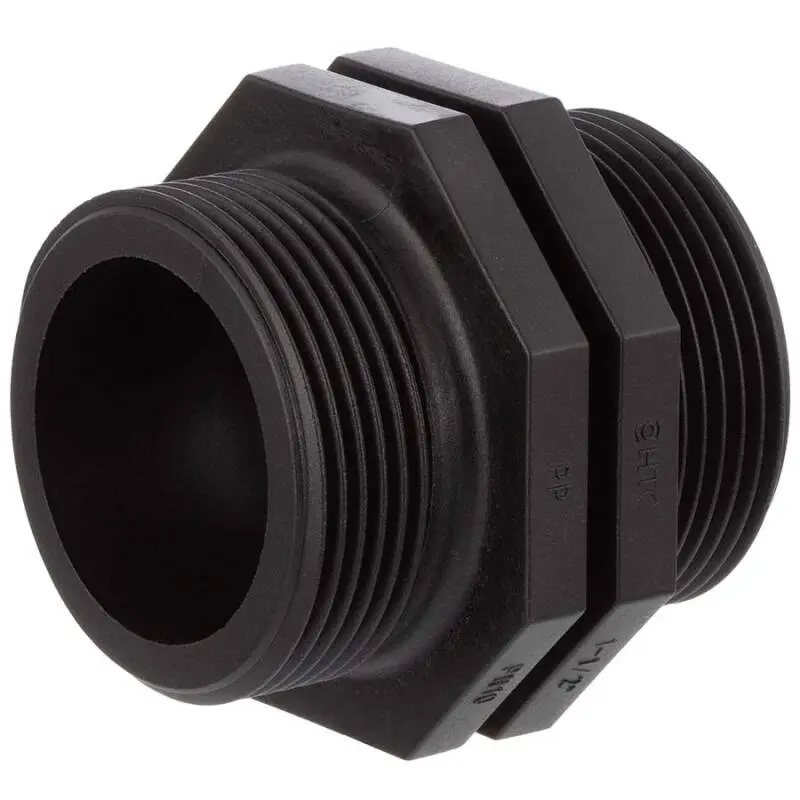

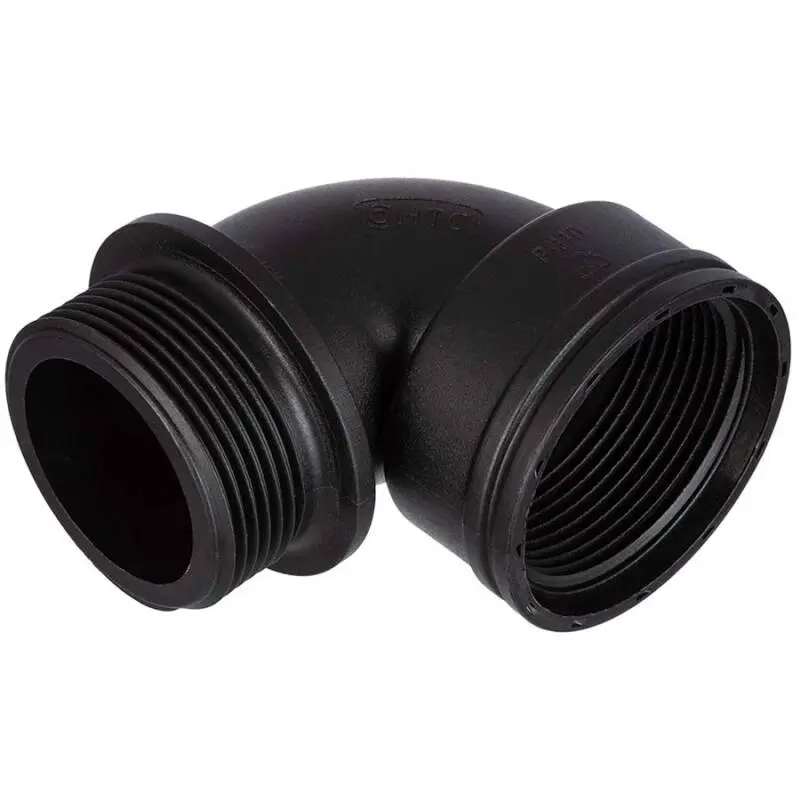

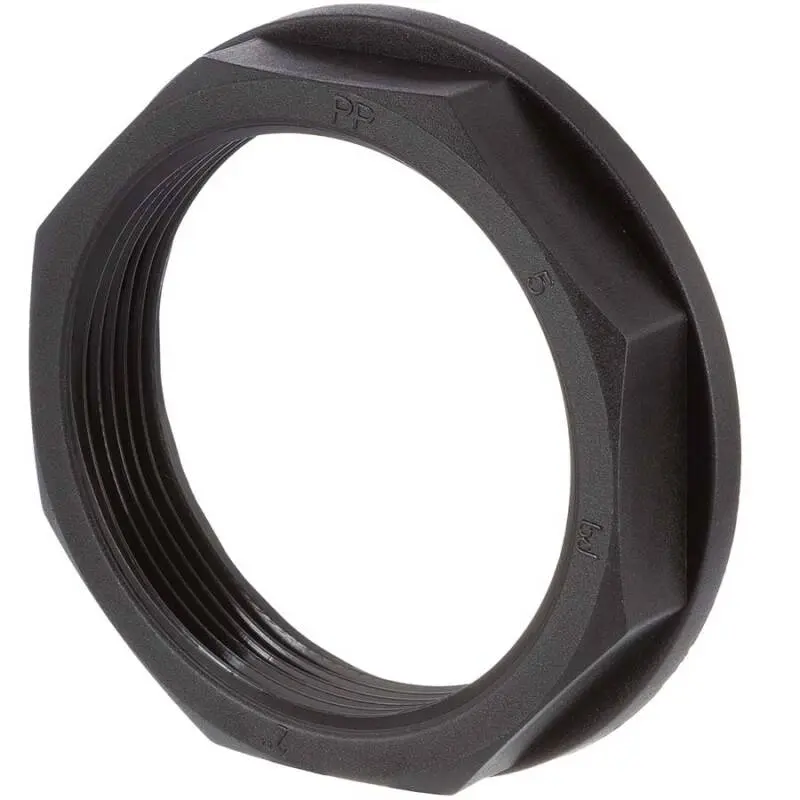

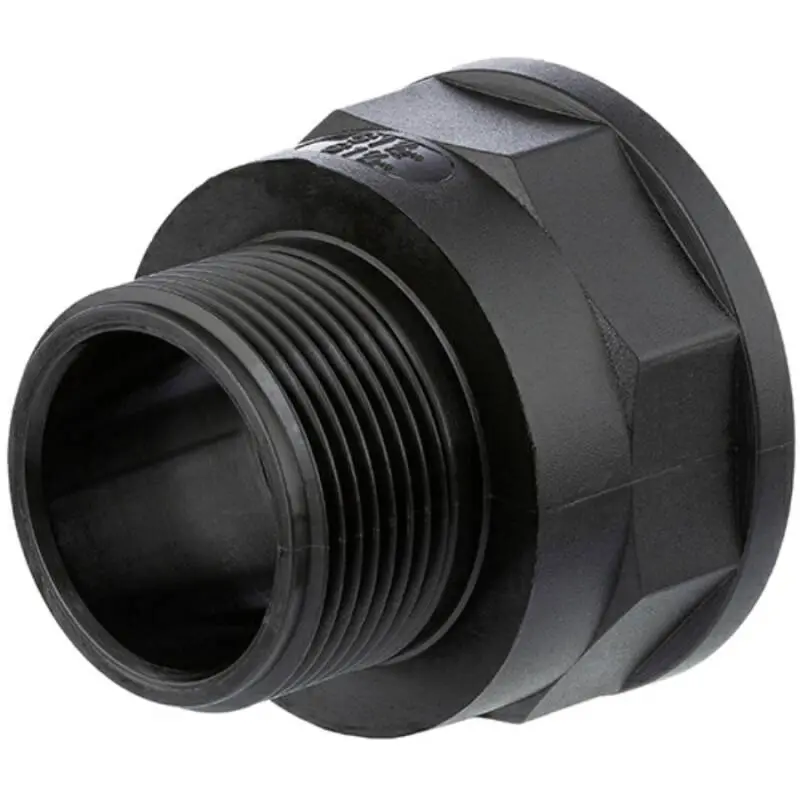

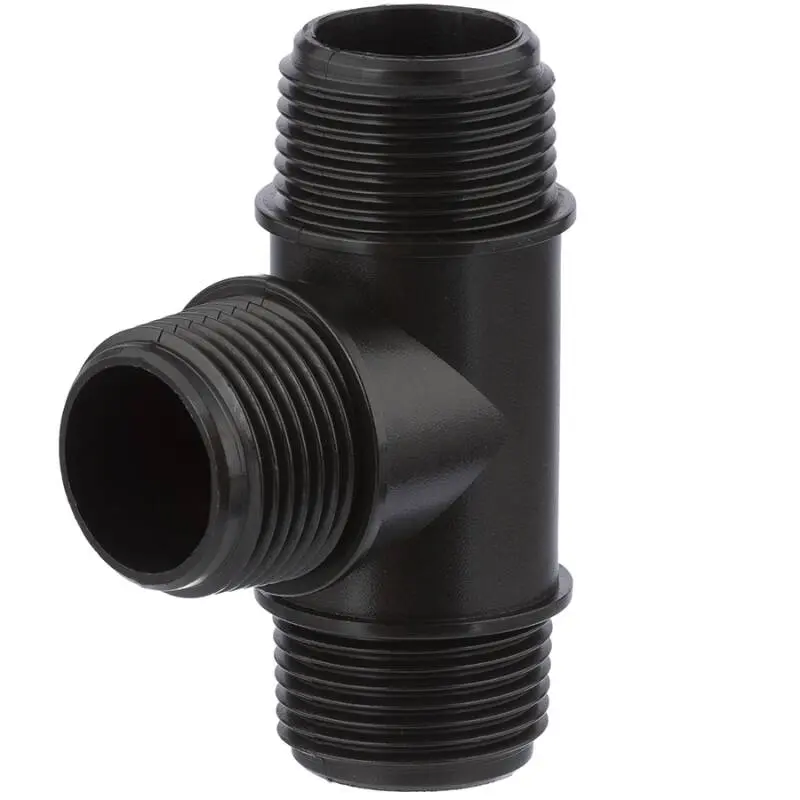

Beide Hygienesysteme gibt es aus Edelstahl. Gewindefittings und Verschraubungen aus PP eignen sich laut Kategorieseite etwa für Wasser, Reinigungsmittel und technische Flüssigkeiten in der Industrie. Sie sind leicht und korrosionsfrei, Doppelnippel und Gegenmutter aus PP sind laut ihren Artikelseiten aber nur bis 4 bar belastbar. Für Messing nennt die Kategorieseite unter anderem Wasser, Heizung, Gas und Luft.
Wie finden Sie die passende Größe?

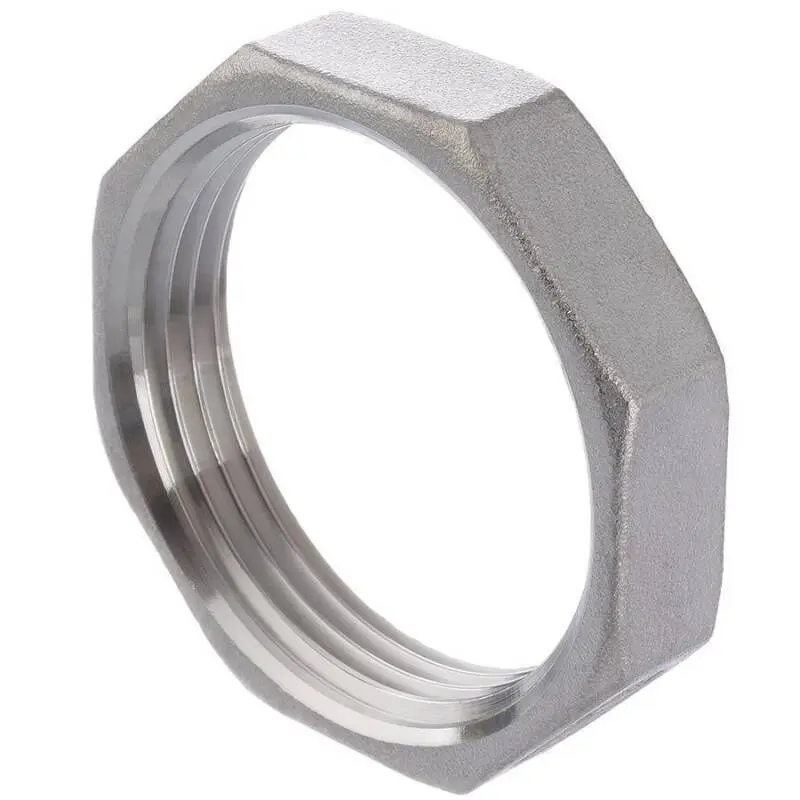

Bei TriClamp zählt der Durchmesser des Tellers, bei Milchrohr das Gewindemaß aus Außendurchmesser und Steigung. Beide Werte stehen je Nennweite in den Tabellen TriClamp-Größen und Milchrohrgewinde. Gewindefittings werden nach der Zollgröße gewählt, die Gegenmutter aus PP etwa gibt es von 1/2 bis 2 Zoll.
Häufige Fragen
Wie kommen TriClamp, Milchrohr und IBC zusammen?

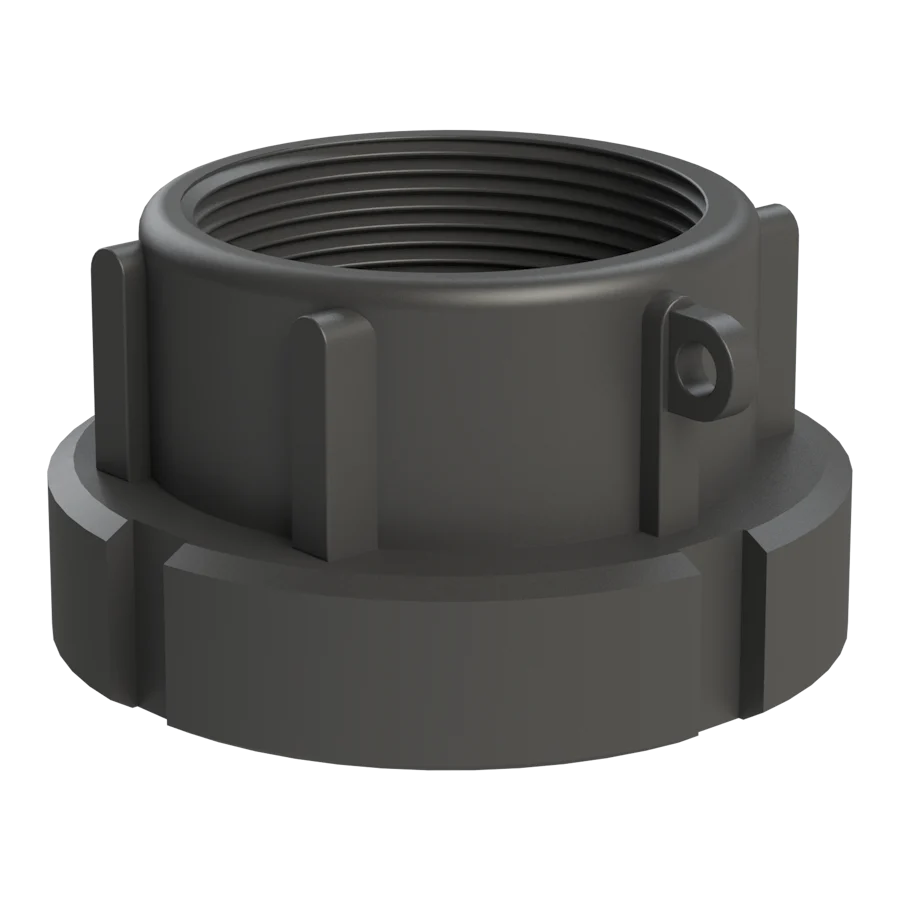

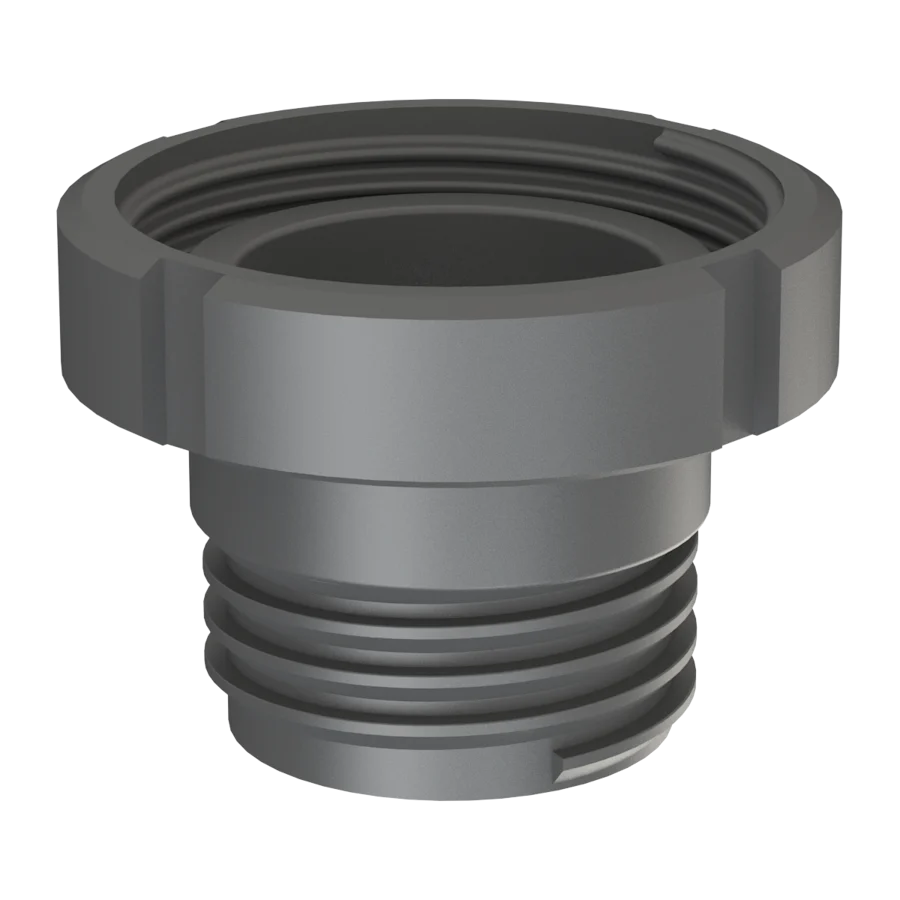

Über Übergangsstücke. Von TriClamp auf Milchrohr führen die Clamp-Kupplung auf Milchrohr-Kegel und die Clamp-Kupplung mit Milchrohr-Außengewinde, beide aus Edelstahl. Für IBC-Container gibt es in der Rubrik Adapter für S60x6 und S100x8 auf Clamp aus Edelstahl sowie auf Milchrohr aus Edelstahl und PP. Dazu kommt ein Adapter aus PP von 2 Zoll BSP auf Milchrohr.
Wofür dient die PFA-Beschichtung?
Sie trennt das Medium vom Grundkörper aus Edelstahl. Laut Kategorieseite ist sie unter anderem beständig gegen Säuren, Laugen und Lösungsmittel, bei einem Einsatzbereich von -200 °C bis +260 °C. Für Ex-Bereiche nennt die Seite eine leitfähige Ausführung.
Die Produktliste oben zeigt alle Artikel der Rubrik. Suchen Sie Fittings für Lebensmittel in einer bestimmten Nennweite, wählen Sie etwa den Bereich TriClamp oder Milchrohr.
