Gelenkbolzenschelle Edelstahl

Gelenkbolzenschelle Edelstahl W4

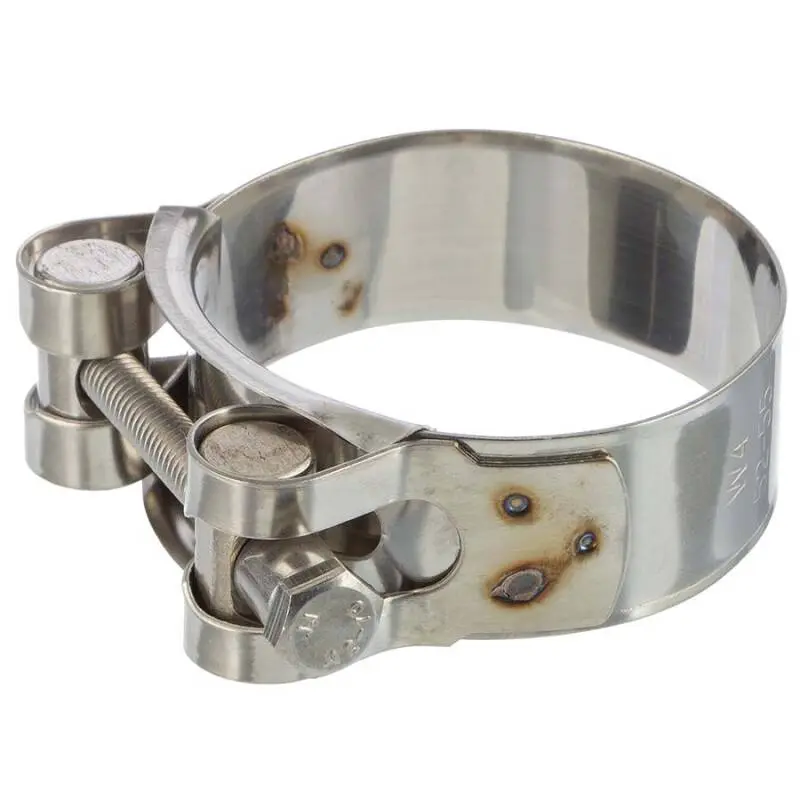

Die Gelenkbolzenschelle (GBS) nach DIN 3017 Teil 3, Form C1, ist für besonders anspruchsvolle Anwendungen konzipiert. Sie eignet sich für glattwandige Saug- und Druckschläuche, Schläuche mit Kunststoff- oder Stahleinlagen sowie für die Befestigung auf Rohren. Ihre robuste Ausführung macht sie unentbehrlich im Maschinenbau, Fahrzeugbau, in der Landwirtschaft, bei Entwässerungssystemen sowie in vielen industriellen Bereichen.

Dank der Fertigung aus Edelstahl W4 (V2A, AISI 304) sind diese Schellen langlebig, korrosionsbeständig und auch bei hoher mechanischer Beanspruchung zuverlässig.

Technische Merkmale

Bandbreite: 18–26 mm (je nach Größe)
Material: Edelstahl W4 (AISI 304), alle Teile aus Edelstahl (Band, Gehäuse, Schraube)
Anzugsdrehmoment: 20 Nm
Bruchdrehmoment: ≥ 30 Nm
Norm: DIN 3017, Teil 3, Form C1
Ausführung: robuste Industriequalität

Hinweis zur Montage

Beim Anziehen entstehen hohe Zugkräfte. Um ein Festfressen („Kaltverschweißen“) von Schraube und Mutter zu vermeiden, sollte das Gewinde vor dem Anziehen leicht geschmiert werden (z. B. Öl oder Rostlöser).

Vorteile

Robuste Industrieausführung für harte Einsätze
Komplett aus Edelstahl W4 (AISI 304) gefertigt
Hohe Korrosionsbeständigkeit auch in feuchter Umgebung
Geeignet für dickwandige Schläuche mit Einlagen
Lange Lebensdauer auch bei häufiger Belastung
Vielseitig einsetzbar in Industrie, Bauwesen, Landwirtschaft und Sanitärtechnik

Tabelle Gelenkbolzenschelle Edelstahl W4

Variante	B (mm)	DN (mm)	M	S (mm)	W (mm)	Qualität
17–19 mm	18	17–19	M5	8	0,6	W4
19–21 mm	18	19–21	M5	8	0,6	W4
20–22 mm	18	20–22	M5	8	0,6	W4
21–23 mm	18	21–23	M5	8	0,6	W4
23–25 mm	18	23–25	M5	8	0,6	W4
25–27 mm	18	25–27	M5	8	0,6	W4
26–28 mm	18	26–28	M5	8	0,6	W4
27–29 mm	18	27–29	M5	8	0,6	W4
29–31 mm	20	29–31	M6	10	0,8	W4
30–33 mm	20	30–33	M6	10	0,8	W4
32–35 mm	20	32–35	M6	10	0,8	W4
34–37 mm	20	34–37	M5	8	0,6	W4
35–38 mm	20	35–38	M6	10	0,8	W4
36–39 mm	20	36–39	M6	10	0,8	W4
38–41 mm	20	38–41	M6	10	0,6	W4
40–43 mm	20	40–43	M6	10	0,8	W4
42–46 mm	22	42–46	M6	10	0,8	W4
44–47 mm	22	44–47	M6	10	0,8	W4
48–51 mm	22	48–51	M6	10	0,8	W4
52–55 mm	22	52–55	M6	10	0,8	W4
56–59 mm	22	56–59	M6	10	0,8	W4
60–63 mm	22	60–63	M6	10	0,8	W4
64–67 mm	22	64–67	M6	10	0,8	W4
68–73 mm	24	68–73	M8	13	0,8	W4
74–79 mm	24	74–79	M8	13	0,8	W4
80–85 mm	24	80–85	M8	13	0,8	W4
86–91 mm	24	86–91	M8	13	0,8	W4
92–97 mm	24	92–97	M8	13	0,8	W4
98–103 mm	24	98–103	M8	13	0,8	W4
104–112 mm	24	104–112	M8	13	0,8	W4
113–121 mm	24	113–121	M8	13	0,8	W4
122–130 mm	24	122–130	M8	13	0,8	W4
131–139 mm	26	131–139	M10	16	1,5	W4
140–148 mm	26	140–148	M10	16	1,5	W4
149–161 mm	26	149–161	M10	16	1,5	W6
162–174 mm	26	162–174	M10	16	1,5	W4
175–187 mm	26	175–187	M10	16	1,5	W4
188–200 mm	26	188–200	M10	16	1,5	W4
