Klemmkupplung 90° für Schlauch auf Innengewinde PP
Die 90°-Klemmkupplung aus Polypropylen (PP) ermöglicht eine robuste und dichte Verbindung von Schläuchen mit Verstärkungsspirale an ein Innengewinde. Sie ist speziell für Anwendungen ausgelegt, bei denen der Innendurchmesser des Schlauchs entscheidend ist.
Nicht geeignet ist die Kupplung für Flex- und Klebeschläuche, Solar- oder Schwimmbadschläuche, bei denen der Außendurchmesser maßgeblich ist.
Die Kupplung bietet hohe mechanische und thermische Belastbarkeit, ist UV- und witterungsbeständig und kann problemlos in der Lebensmittel- und Trinkwasserversorgung eingesetzt werden. Sie überzeugt zudem durch ihre chemische Resistenz gegen Salzlösungen, Chlor, Kohlenwasserstoffe, Benzin, Öle sowie tierische und pflanzliche Fette.

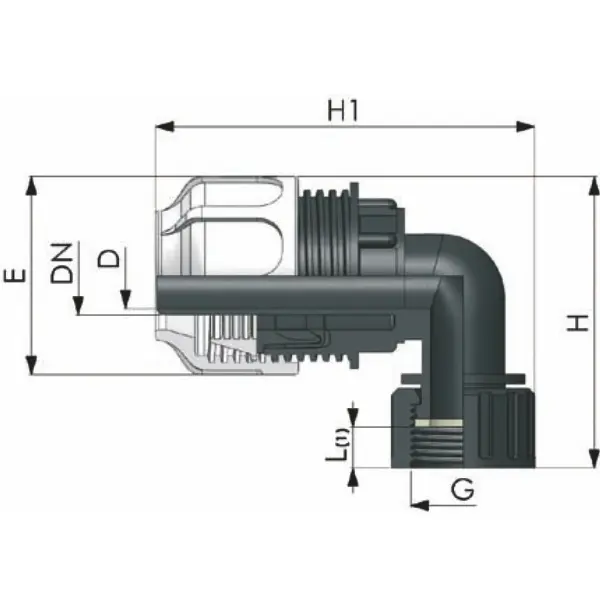

Technische Daten
| D [mm] | DN [mm] | E [mm] | G | H [mm] | h1 [mm] | L1 [mm] | Schlauch-ø innen [mm] |
|---|---|---|---|---|---|---|---|
| 25 | 20,5 | 25 | 1" (33,25 mm) | 62 | 90 | 120 | 25 |
| 32 | 27 | 32 | 1 1/4" (41,91 mm) | 71 | 108 | 130 | 32 |
| 25 | 20,5 | 25 | 1 1/2" (47,81 mm) | 62 | 97 | 117 | 25 |
| 38 | 33,5 | 38 | 1 1/2" (47,81 mm) | 85 | 120 | 145 | 38 |
| 40 | 34,5 | 40 | 1 1/2" (47,81 mm) | 85 | 120 | 145 | 40 |
| 50 | 43 | 50 | 2" (59,61 mm) | 102 | 120 | 167 | 50 |
Betriebsbedingungen
Max. 10 bar bei 20 °C (Lebensdauer 50 Jahre)
Max. 3 bar bei 60 °C (Lebensdauer 50 Jahre)
Temperaturbereich: -5 °C bis +80 °C
Schlauchmaße (Kompatibilität)
| Schlauch-Innen-ø [mm] | Wandstärke min. [mm] | Wandstärke max. [mm] | Schlauch max. Außen-ø [mm] |
|---|---|---|---|
| 20 | 2,3 | 3,5 | 27 |
| 25 | 2,3 | 3,5 | 32 |
| 32 | 2,5 | 4,0 | 40 |
| 38 | 2,7 | 5,0 | 48 |
| 40 | 2,7 | 5,0 | 50 |
| 50 | 3,3 | 5,5 | 61 |
| 60 | 4,0 | 6,5 | 73 |
Vorteile
Speziell für Schläuche mit Verstärkungsspirale
Sichere und dichte Verbindung durch Klemmprinzip
Hohe Beständigkeit gegen Chemikalien, UV und Witterung
Geeignet für Lebensmittel und Trinkwasser
Langlebige Ausführung mit hoher mechanischer Festigkeit
