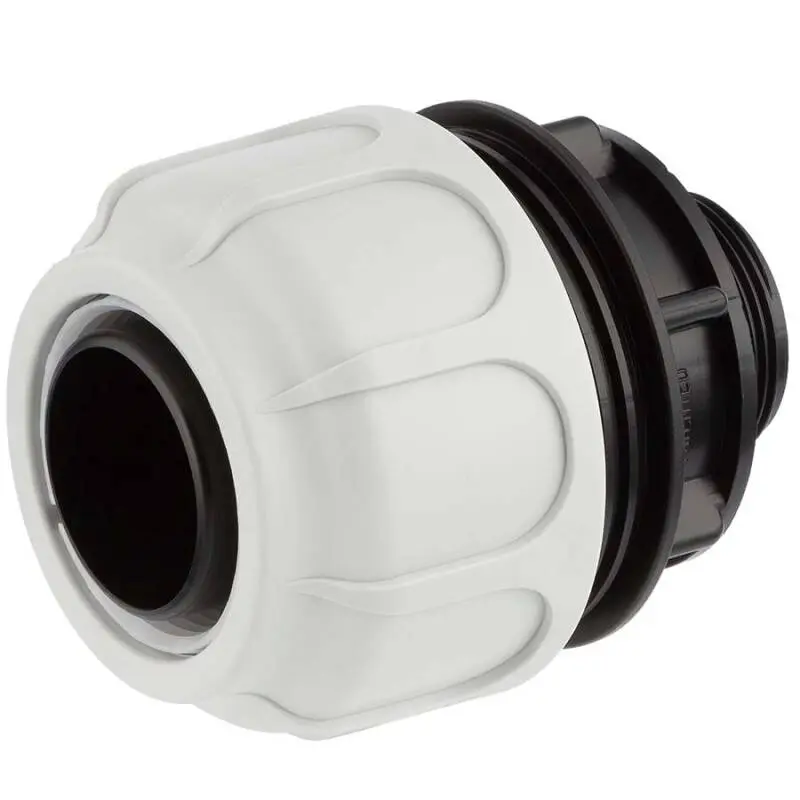

Klemmkupplung für Schlauch auf Außengewinde PP
Die gerade Klemmkupplung aus Polypropylen (PP) ermöglicht die sichere Verbindung von Spiralschläuchen mit einem Außengewinde. Sie ist speziell für Anwendungen entwickelt, bei denen der Innendurchmesser des Schlauchs entscheidend ist.
Nicht geeignet ist die Kupplung für Flex- oder Klebeschläuche sowie Solar- und Schwimmbadschläuche, bei denen der Außendurchmesser maßgeblich ist.
Dank der hohen Beständigkeit gegen mechanische und thermische Belastungen, Witterungseinflüsse, UV-Strahlung sowie zahlreiche Chemikalien ist die Kupplung vielseitig einsetzbar – auch für Lebensmittel und Trinkwasser.

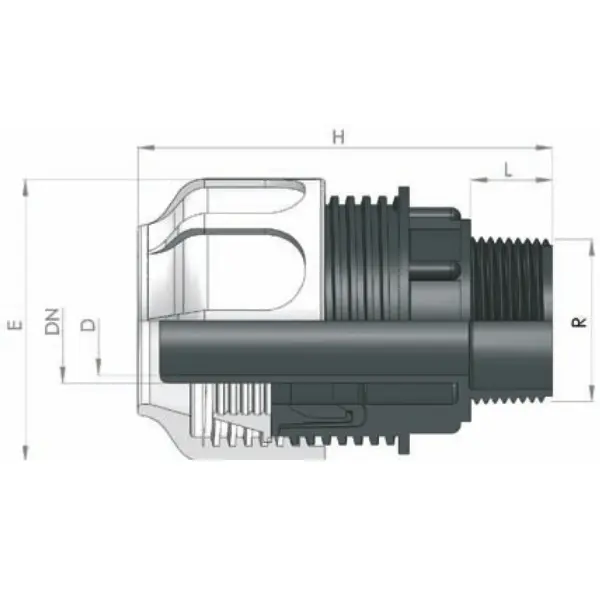

Technische Daten
| D [mm] | DN [mm] | E [mm] | H [mm] | L [mm] | R [mm] | Schlauch-ø innen [mm] | |
|---|---|---|---|---|---|---|---|
| 15,5 | 20 | 58,5 | 86 | 14,5 | 20 | 1/2" (20,96 mm) | |
| 15,5 | 20 | 58,5 | 87,5 | 16 | 20 | 3/4" (26,44 mm) | |
| 20,5 | 25 | 62 | 90,5 | 16 | 25 | 3/4" (26,44 mm) | |
| 15,5 | 20 | 58,5 | 89 | 18 | 20 | 1" (33,25 mm) | |
| 20,5 | 25 | 62 | 92 | 18 | 25 | 1" (33,25 mm) | |
| 27 | 32 | 71 | 99 | 20 | 32 | 1 1/4" (41,91 mm) | |
| 27 | 32 | 71 | 99 | 20 | 32 | 1 1/2" (47,81 mm) | |
| 33,5 | 38 | 85 | 110 | 20 | 38 | 1 1/2" (47,81 mm) | |
| 34,5 | 40 | 85 | 110 | 20 | 40 | 1 1/2" (47,81 mm) | |
| 43 | 50 | 102 | 125 | 20 | 50 | 1 1/2" (47,81 mm) | |
| 43 | 50 | 102 | 129 | 24 | 50 | 2" (59,61 mm) | |
| 52 | 60 | 122 | 144 | 24 | 60 | 2" (59,61 mm) |
Betriebsbedingungen
Max. Arbeitsdruck: 10 bar bei 20 °C (50 Jahre Lebensdauer)
Max. Arbeitsdruck: 3 bar bei 60 °C (50 Jahre Lebensdauer)
Temperaturbereich: -5 °C bis +80 °C
Schlauchmaße (Kompatibilität)
| Schlauch-Innen-ø [mm] | Wandstärke min. [mm] | Wandstärke max. [mm] | Schlauch max. Außen-ø [mm] |
|---|---|---|---|
| 20 | 2,3 | 3,5 | 27 |
| 25 | 2,3 | 3,5 | 32 |
| 32 | 2,5 | 4,0 | 40 |
| 38 | 2,7 | 5,0 | 48 |
| 40 | 2,7 | 5,0 | 50 |
| 50 | 3,3 | 5,5 | 61 |
| 60 | 4,0 | 6,5 | 73 |
Vorteile
Sichere Klemmverbindung mit Außengewinde
Für Spiralschläuche mit definiertem Innen-ø
Hohe UV-, Witterungs- und Chemikalienbeständigkeit
Geeignet für Trinkwasser und Lebensmittel
Lange Lebensdauer auch bei hoher Beanspruchung
