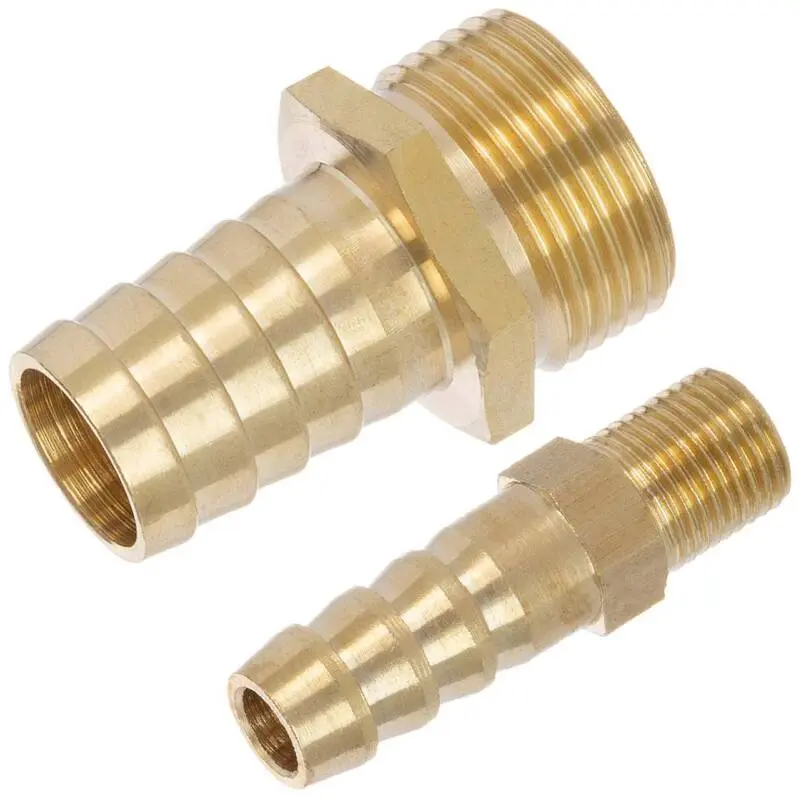

Schlauchtülle Außengewinde Messing
Die Schlauchtüllen sind aus hochwertigem Messing CW61N gefertigt und gewährleisten langlebige und dichte Schlauchverbindungen. Sie sind für Trinkwasser zugelassen und können in verschiedenen Anwendungen im Sanitär- und Installationsbereich eingesetzt werden.
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Anschluss | Außengewinde x Schlauchtülle |
| Material | Messing CW61N |
| Gewinde | BSP Rohrgewinde ISO 228-1, nicht selbstdichtend |
| Temperaturbereich | -20 °C bis 150 °C |
| Arbeitsdruck (PN) | max. 16 bar bei 20 °C (Medium Wasser) |
| Farbe | Messingfarben |
Varianten mit Maßen
| Anschluss (Außengewinde x Tülle) | D (mm) | D1 (mm) | DN (mm) | G (mm) | L (mm) | L1 (mm) | L2 (mm) | SW (mm) |
|---|---|---|---|---|---|---|---|---|
| 1/2" x 13 mm | 13 | (13,5/12,5) | 25,5 | 10 | 37 | 8 | 22 | 21 |
| 3/4" x 19 mm | 19 | (19,5/18,5) | 31,5 | 16 | 43 | 9,5 | 26,5 | 27 |
| 1" x 25 mm | 25 | (25,5/24,5) | 31 | 22,5 | 52 | 12,5 | 32,5 | 34 |
| 1 1/4" x 32 mm | 32 | (32,5/31) | — | 28 | 65 | 13 | 40 | 34 |
| 1 1/2" x 38 mm | 38 | (38/36,5) | — | 33 | 64 | 17 | 40 | 51 |
| 2" x 50 mm | 50 | (51/49) | — | 46 | 72 | 13 | 45 | 52 |
| 3" x 76 mm | 76 | (76/73) | — | 69 | 106 | 25 | 71 | 91 |
| 4" x 102 mm | 102 | (102/98) | — | 93 | 107 | 25,5 | 69 | 121 |
Vorteile
Robuste Ausführung aus Messing CW61N, für Trinkwasser geeignet
Einfache Montage durch standardisierte BSP-Gewinde
Temperaturbeständig bis 150 °C
Belastbar bis 16 bar bei 20 °C
Vielseitig einsetzbar in Sanitär-, Heizungs- und Installationssystemen
Hinweis
Nicht selbstdichtend – zur Montage wird die Verwendung von Teflonband oder Hanf mit Dichtpaste empfohlen.
Angaben zur Produktsicherheit
Hersteller:
Valbrass S.r.l.
https://www.valbrass.com/en/
Via Matteotti 311
25063 Gardone V.T
+30 030 8911833
info@valbrass.com
