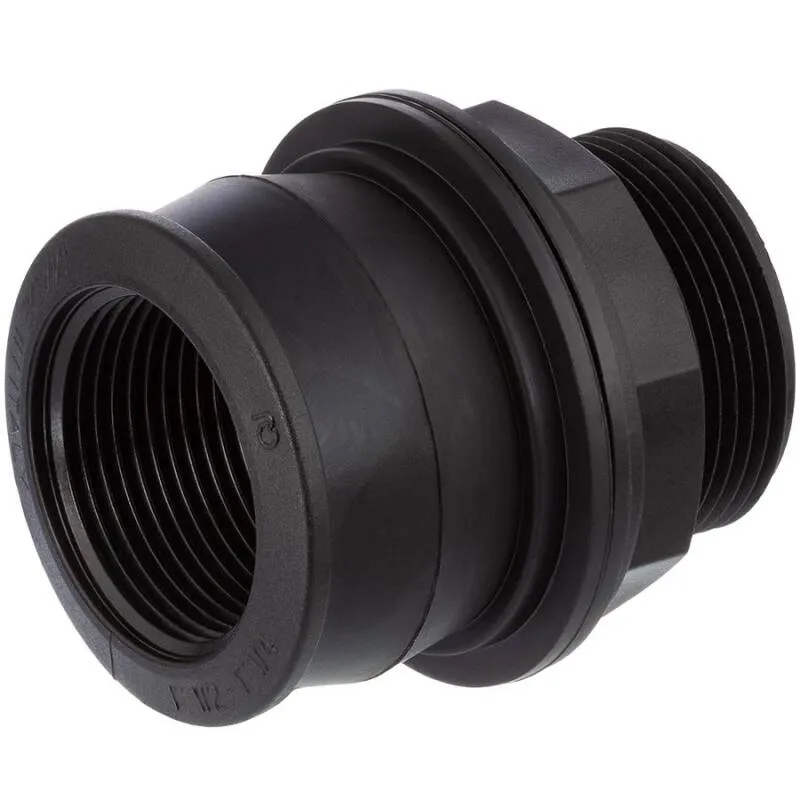

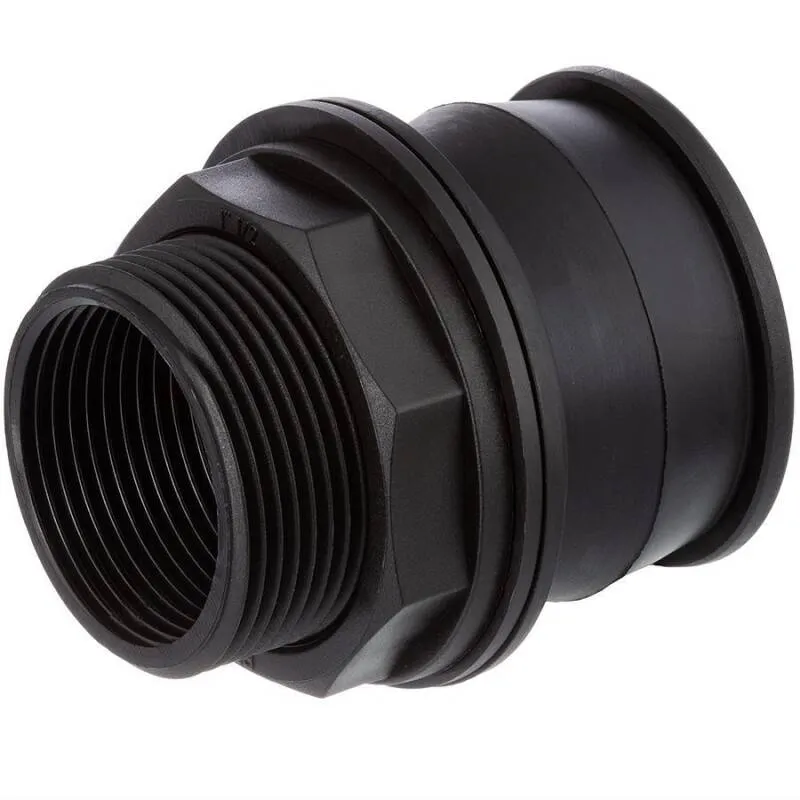

Tankdurchführung Push-In Außen- auf Innengewinde PP EPDM
Der Tankdurchführung Push-In Außen- auf Innengewinde PP EPDM ist ein QJ® PUSH-In TankConnector aus faserverstärktem Polypropylen. Ausgestattet mit lebensmittelechter EPDM-Dichtung, starrem Flachring aus PP und schwarzer Klemmmanschette, ermöglicht er einen schnellen und sicheren Anschluss an Tanks. Auf der Außenseite verfügt die Durchführung über ein zylindrisches BSP-Rohrgewinde nach ISO 228/1 (nicht selbstdichtend – Abdichtung mit Teflonband oder ähnlichem), auf der Innenseite über ein BSP-Innengewinde. Die Push-In-Technologie erlaubt werkzeugloses Einstecken von Schläuchen oder Rohren.
Technische Daten
| Eigenschaft | Details |
|---|---|
| Anschluss | Push-In Außengewinde x Innengewinde |
| Gewinde | BSP Rohrgewinde G zylindrisch, ISO 228/1, nicht selbstdichtend (Abdichtung mit Teflonband o. ä.) |
| Material | PP Polypropylen, faserverstärkt |
| Dichtung | EPDM, lebensmittelecht |
| Flachring / Klemmmanschette | Starrer Flachring aus PP, Klemmmanschette (schwarz) |
| Temperaturbereich | 0 °C bis 80 °C |
| Arbeitsdruck (PN) | max. 4 bar |
| Farbe | Schwarz |
Varianten

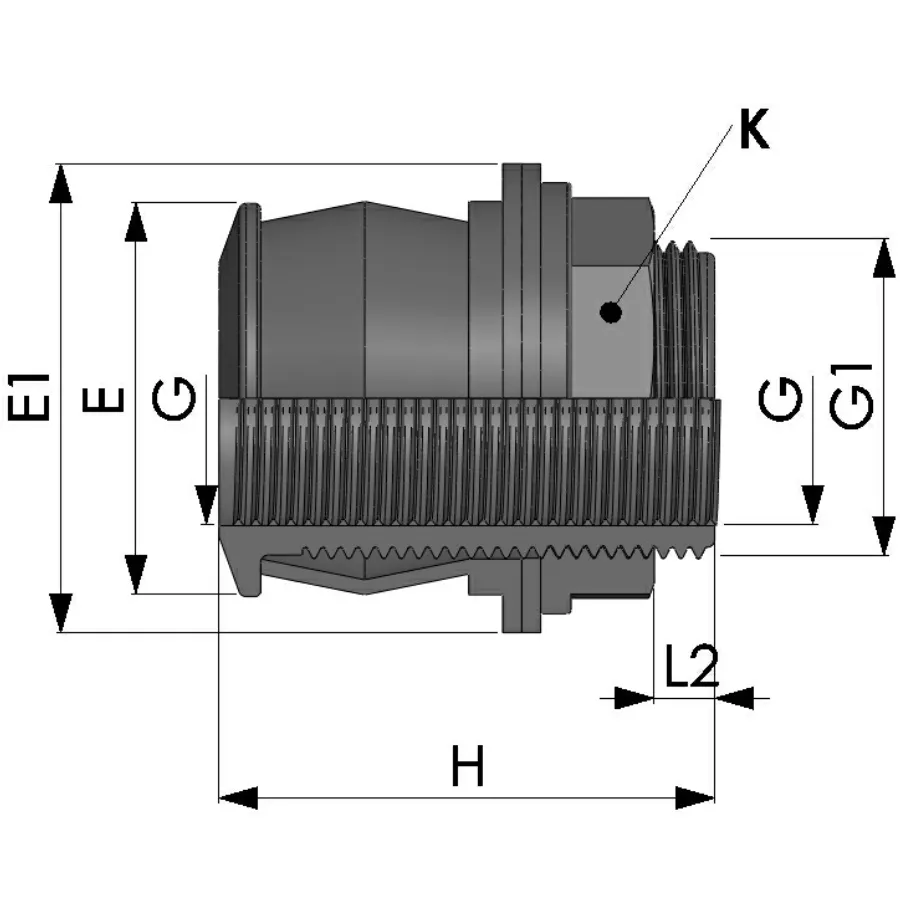

| Variante (AG x IG) | Länge E | Breite E1 | Gewinde G | Gewinde G1 | Höhe H | Breite K |
|---|---|---|---|---|---|---|
| 1/2" x 3/8" | 29 mm | 38 mm | 3/8" (16,66 mm) | 1/2" (20,96 mm) | 49 mm | 28 mm |
| 3/4" x 1/2" | 35 mm | 43 mm | 1/2" (20,96 mm) | 3/4" (26,44 mm) | 52 mm | 32 mm |
| 1" x 3/4" | 43 mm | 53 mm | 3/4" (26,44 mm) | 1" (33,25 mm) | 56 mm | 41 mm |
| 1 1/4" x 1" | 52 mm | 62 mm | 1" (33,25 mm) | 1 1/4" (41,91 mm) | 65 mm | 50 mm |
| 1 1/2" x 1 1/4" | 59 mm | 68 mm | 1 1/4" (41,91 mm) | 1 1/2" (47,81 mm) | 75 mm | 57 mm |
| 2" x 1 1/2" | 70 mm | 80 mm | 1 1/2" (47,81 mm) | 2" (59,61 mm) | 91 mm | 70 mm |
Anwendung
Die Tankdurchführung wird mit dem Außengewinde in die Tankwand oder Anschlussarmatur eingeschraubt (Abdichtung des Gewindes mit Teflonband). Anschließend lässt sich der Schlauch oder das Rohr einfach per Push-In in den Anschluss einstecken – die Klemmmanschette sorgt für sicheren Halt, die EPDM-Dichtung für zuverlässige Abdichtung. Dank lebensmittelechter Dichtung auch für Trinkwasser und Lebensmittel geeignet.
Vorteile auf einen Blick
- Schneller, werkzeugloser Push-In-Anschluss.
- Faserverstärktes Polypropylen für hohe Stabilität.
- Lebensmittelechte EPDM-Dichtung.
- Erhältlich in sechs Größen von 1/2" bis 2".
- Hoher Temperaturbereich bis 80 °C und bis 4 bar Arbeitsdruck.
