Winkel Innengewinde x Außengewinde Edelstahl

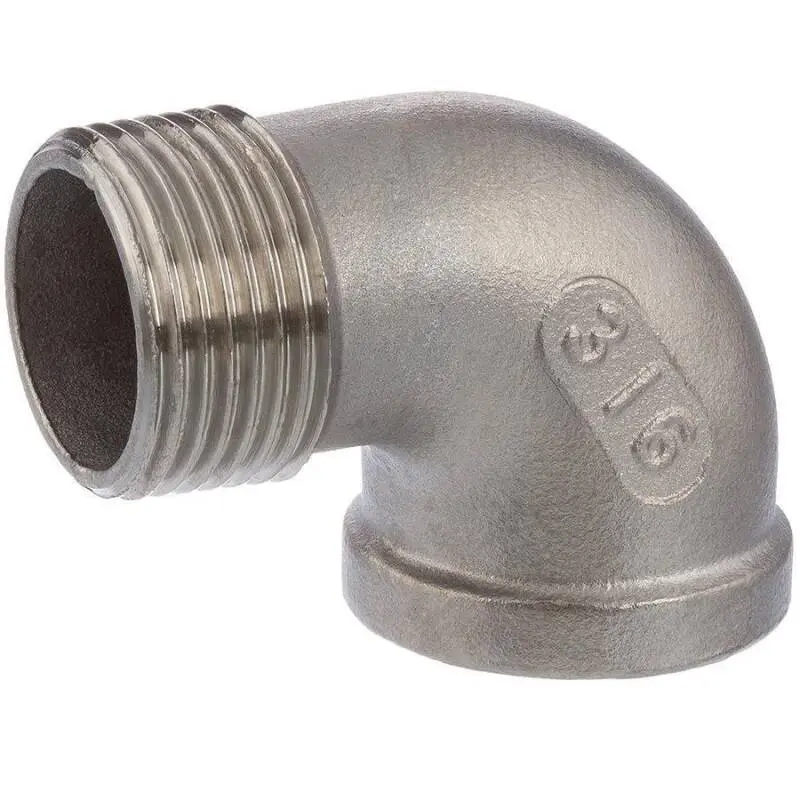

Winkel 90° Innengewinde x Außengewinde Edelstahl
Der 90° Winkel mit Innen- und Außengewinde besteht aus Edelstahl AISI 316 V4A (Edelstahl 1.4404). Er erfüllt die Anforderungen nach ISO 4144 und eignet sich für Trinkwasserinstallationen sowie für den Einsatz in Chemie, Lebensmittel- oder Industrieanlagen.
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Anschluss | Innen- x Außengewinde |
| Ausführung | 90° Winkel |
| Gewinde | BSP Rohrgewinde R (konisch) DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend |
| Abdichtung | Mit Hanf, Dichtpaste o. ä. |
| Temperatur | -20 °C bis 200 °C |
| Arbeitsdruck (PN) | max. 20 bar |
| Material | Edelstahl AISI 316 V4A (1.4408) |
| DIN/Norm | ISO 4144, ISO 7/1 |
| Farbe | Grau Edelstahl |
Varianten
| Variante | DN [mm] | Innengewinde (Rp) | Außengewinde (R) | H [mm] | L [mm] |
|---|---|---|---|---|---|
| 1/8" | 5 | Rp 1/8" (9,73 mm) | R 1/8" (9,73 mm) | 17 | 22 |
| 1/4" | 8 | Rp 1/4" (13,16 mm) | R 1/4" (13,16 mm) | 19 | 27 |
| 3/8" | 10 | Rp 3/8" (16,66 mm) | R 3/8" (16,66 mm) | 23 | 32 |
| 1/2" | 14,5 | Rp 1/2" (20,96 mm) | R 1/2" (20,96 mm) | 23 | 30 |
| 3/4" | 20 | Rp 3/4" (26,44 mm) | R 3/4" (26,44 mm) | 30 | 39 |
| 1" | 26 | Rp 1" (33,25 mm) | R 1" (33,25 mm) | 33 | 41 |
| 1 1/4" | 35 | Rp 1 1/4" (41,91 mm) | R 1 1/4" (41,91 mm) | 42 | 55 |
| 1 1/2" | 40 | Rp 1 1/2" (47,81 mm) | R 1 1/2" (47,81 mm) | 46 | 55 |
| 2" | 53 | Rp 2" (59,61 mm) | R 2" (59,61 mm) | 53 | 65 |
Vorteile
Gefertigt aus Edelstahl V4A für maximale Korrosionsbeständigkeit
Geeignet für Trinkwasser, Chemie, Lebensmittelindustrie und aggressive Medien
Hohe Temperatur- und Druckbeständigkeit bis 200 °C / 20 bar
Standardisierte Gewinde nach ISO 7/1 und ISO 4144
Hinweis
Häufige Fragen
Welches Gewinde hat der Winkel Innengewinde x Außengewinde Edelstahl?
Der Anschluss verfügt über BSP Rohrgewinde R (konisch) DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend. Die genauen Maße finden Sie in der Tabelle „Technische Daten".
Aus welchem Material besteht der Artikel?
Gefertigt aus Edelstahl AISI 316 V4A (1.4408). Damit ist der Einsatz für industrielle Anwendungen abgesichert.
