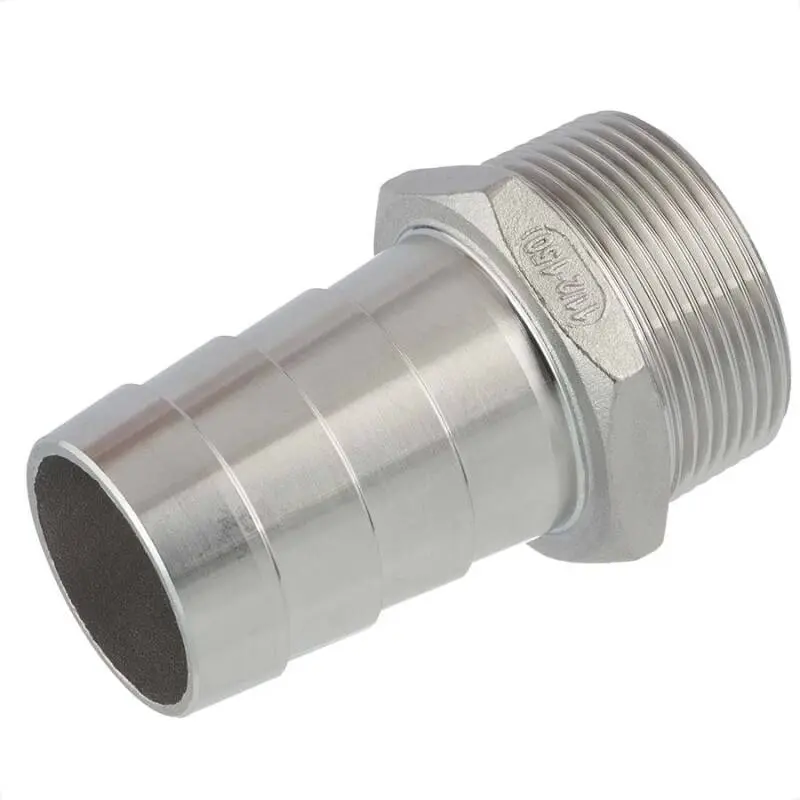

Schlauchtülle Außengewinde Edelstahl
Schlauchtülle Außengewinde Edelstahl V4A
Die Schlauchtüllen mit konischem Außengewinde nach ISO 7/1 sind robust und langlebig. Sie eignen sich für den Einsatz in Trinkwasserleitungen, der Lebensmittelindustrie sowie in chemischen und technischen Anwendungen mit hohen Anforderungen an Beständigkeit und Hygiene.
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Anschluss | 2-fach Außengewinde |
| Material | Edelstahl AISI 316 |
| Farbe | Grau Edelstahl |
| Gewinde | BSP Rohrgewinde ISO 7-1/EN 10226-1 (konisch R), nicht selbstdichtend |
| Norm | ISO 4144, DIN 2999 / BS 21 |
| Temperaturbereich | -20 °C bis 200 °C |
| Arbeitsdruck (PN) | 20 bar (-20 °C bis 40 °C) 16,5 bar (100 °C) 15 bar (150 °C) 13,5 bar (200 °C) |
Varianten mit Maßen
| Variante | D | DN | G | L | L1 | L2 | SW |
|---|
| 1/8" x 6mm | 6 | (6/5) | R 1/8" (9,73mm) | 33 | 18 | 8 | 11 |
| 1/8" x 8mm | 8 | (8/6,5) | R 1/8" (9,73mm) | 30,5 | 17 | 8 | 11 |
| 1/8" x 9mm | 9 | (9/7,5) | R 1/8" (9,73mm) | 33 | 18 | 8 | 11 |
| 1/4" x 6mm | 6 | (6/5) | R 1/4" (13,16mm) | 44 | 25 | 10 | 17 |
| 1/4" x 8mm | 8 | (9/7,5) | R 1/4" (13,16mm) | 43 | 28 | 8 | 15 |
| 1/4" x 9mm | 9 | (9/7,5) | R 1/4" (13,16mm) | 46 | 27 | 8 | 17 |
| 1/4" x 10mm | 10 | (10/8,5) | R 1/4" (13,16mm) | 46 | 27 | 8 | 17 |
| 1/4" x 13mm | 13 | (13/11,5) | R 1/4" (13,16mm) | 43 | 27 | 8,5 | 17 |
| 3/8" x 8mm | 8 | (8/6,5) | R 3/8" (16,66mm) | 48 | 28 | 11 | 19 |
| 3/8" x 9mm | 9 | (9/7,5) | R 3/8" (16,66mm) | 52 | 32 | 10 | 19 |
| 3/8" x 10mm | 10 | (10/8,5) | R 3/8" (16,66mm) | 52 | 32 | 10 | 19 |
| 3/8" x 13mm | 13 | (13/11,5) | R 3/8" (16,66mm) | 51,5 | 31 | 11 | 18 |
| 3/8" x 16mm | 16 | (16/14,5) | R 3/8" (16,66mm) | 52 | 32 | 11 | 19 |
| 1/2" x 9mm | 9 | (9/7,5) | R 1/2" (20,95mm) | 55 | 32 | 13 | 22 |
| 1/2" x 13mm | 13 | (13/11,5) | R 1/2" (20,95mm) | 63,5 | 40 | 13 | 22 |
| 1/2" x 16mm | 16 | (16/15) | R 1/2" (20,95mm) | 49 | 28 | 13 | 22 |
| 1/2" x 19mm | 19 | (19/17,5) | R 1/2" (20,95mm) | 60 | 37 | 13 | 22 |
| 1/2" x 20mm | 20 | (20/18,5) | R 1/2" (20,95mm) | 60 | 37 | 13 | 22 |
| 3/4" x 13mm | 13 | (13/11,5) | R 3/4" (26,44mm) | 64 | 37 | 16 | 29 |
| 3/4" x 16mm | 16 | (16/14,5) | R 3/4" (26,44mm) | 66 | 40 | 15 | 29 |
| 3/4" x 19mm | 19 | (19/17,5) | R 3/4" (26,44mm) | 66,5 | 44 | 14 | 28 |
| 3/4" x 20mm | 20 | (20/18,5) | R 3/4" (26,44mm) | 66,5 | 44 | 13 | 28 |
| 3/4" x 25mm | 25 | (25/23,5) | R 3/4" (26,44mm) | 70 | 44 | 15 | 29 |
| 1" x 19mm | 19 | (19/17,5) | R 1" (33,25mm) | 75,5 | 47 | 17,5 | 36 |
| 1" x 20mm | 20 | (20/18) | R 1" (33,25mm) | 75 | 47 | 17 | 36 |
| 1" x 25mm | 25 | (25/23) | R 1" (33,25mm) | 75 | 46 | 16 | 36 |
| 1" x 32mm | 32 | (32/30) | R 1" (33,25mm) | 81 | 52 | 21 | 41 |
| 1 1/4" x 25mm | 25 | (25/23,5) | R 1 1/4" (41,91mm) | 70 | 42 | 19 | 44 |
| 1 1/4" x 32mm | 32 | (33/31) | R 1 1/4" (41,91mm) | 80 | 52 | 17 | 44 |
| 1 1/4" x 38mm | 38 | (38/35,5) | R 1 1/4" (41,91mm) | 80,5 | 49 | 19 | 44 |
| 1 1/4" x 40mm | 40 | (40/37,5) | R 1 1/4" (41,91mm) | 80,5 | 48,5 | 20 | 44 |
| 1 1/2" x 32mm | 32 | (32/30) | R 1 1/2" (47,81mm) | 87 | 54 | 19 | 51 |
| 1 1/2" x 38mm | 38 | (38/36) | R 1 1/2" (47,91mm) | 86 | 55 | 17 | 50 |
| 1 1/2" x 40mm | 40 | (40/38) | R 1 1/2" (47,81mm) | 86 | 55 | 19 | 50 |
| 1 1/2" x 51mm | 51 | (51/49) | R 1 1/2" (47,81mm) | 83 | 55 | 19 | 53 |
| 2" x 51mm | 51 | (52/50) | R 2" (59,61mm) | 92,5 | 59 | 22 | 62 |
| 2" x 60mm | 60 | (60/58) | R 2" (59,61mm) | 94 | 59 | 23 | 62 |
| 2" x 63mm | 63 | (63/61) | R 2" (59,61mm) | 92 | 59 | 24 | 65 |
Vorteile
Hergestellt aus V4A Edelstahl (AISI 316) für höchste Korrosionsbeständigkeit
Geeignet für Trinkwasser, Lebensmittelindustrie und chemische Anwendungen
Druck- und temperaturbeständig bis 200 °C und 20 bar
CNC-gefertigte Whitworth-Gewinde nach ISO 7/1
Langlebig, hygienisch und vielseitig einsetzbar
Häufige Fragen
Welches Gewinde hat der Schlauchtülle Außengewinde Edelstahl?
Der Anschluss verfügt über BSP Rohrgewinde ISO 7-1/EN 10226-1 (konisch R), nicht selbstdichtend. Die genauen Maße finden Sie in der Tabelle „Technische Daten".
Aus welchem Material besteht der Artikel?
Gefertigt aus Edelstahl AISI 316. Damit ist der Einsatz für industrielle Anwendungen abgesichert.
Welcher Temperaturbereich ist zulässig?
Zugelassen sind -20 °C bis 200 °C.
